Pays de Fayence: réseau d'eau brute

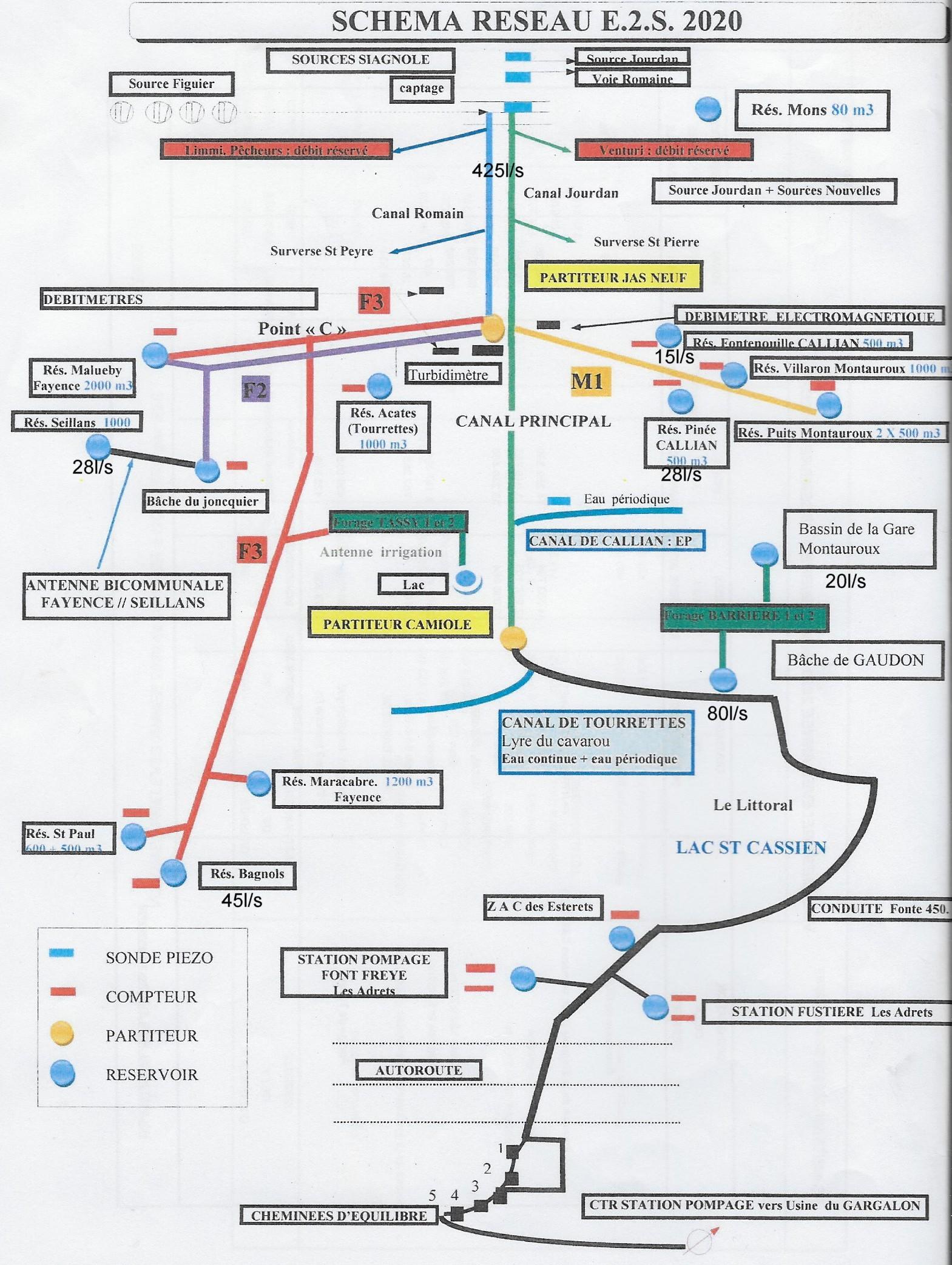

Ce graphique synoptique de la production d'eau brute (Sources de la Siagnole plus les  forages de la plaine de Fayence, Tassy et la Barrière) est publié par la régie de l'eau (source cabinet études eau). Ce graphisme est très trompeur; il donne une vision fausse de la production et de la consommation  d'eau. Le bas du graphique est révélateur. L'addition des consommations est 248l/s pas 293l/s; manquent  45l/s (ils sont dans SEVE).



Les 189l/s sont 229l/s de débit mesuré des sources  moins  40l/s de réserve des pêcheurs en période d'été. Ces 229l/s sont estimés en période d'étiage estivale, sur une base historique. 189l/s sont donc la ressource considérée en période d'étiage.



Par contre, pour les forages, il ne s'agit pas de ressources mais de productions. Les ressources des forages de Tassy (1 et 2) et de la Barrière (1 et 2) ne sont pas 31l/s et 73l/s  = 104l/s,  mais 52l/s et 15l/s et 100l/s = 167l/s.  (ce sont les capacités des pompes). 31l/s et 73l/s = 104l/s sont les productions qui n'interviennent qu'en cas d'insuffisance des sources de la Siagnole, notamment Barrière 2 et ses 100l/s pour alimenter le SEVE.



Il convient donc de corriger cette vision, sachant que toutes informations et obligations d'E2S ont été transférées à la ComCom depuis le 1/11/2021, date de fin d'E2S. Donc E2S = Régie de l'eau; cf. [6] pour forage de la Barrière.



L'eau provient des résurgences du réseau karstique, sources de la Siagnole (source romaine, sources nouvelles et source Jourdan). Les prélèvements des eaux de ces sources sont amenés à un répartiteur situé #5km en aval, au lieu dit le Jas Neuf sur la commune de Tourrettes, au bord de la RD37.   A partir du Jas Neuf, quatre conduites répartissent l'eau entre les utilisateurs: ce sont les conduites F2 et F3 vers l'Ouest, la conduite M1 et la conduite Sud vers l'Est. Les conduites F2 et F3 sont en pression sur le canal romain. Les conduites M1 et Sud sont remplies et mises en pression par des déversoirs à seuil comme ici pour M1. Il ne peut pas y avoir de débordements car les 2 sont reliés.






La conduite Sud ne sert que les communes du Sud: les Esterets du lac, les  Adrets de l'Esterel, St Jean de Cannes , Fréjus et Saint-Raphaël pour le SEVE (voir convention SEVE - E2S en [8] ) avec un débit garanti toute l'année de 100l/s correspondant à la capacité de la pompe du forage 2 de la Barrière. Voir [4 et 5]. Au passage, cette conduite sert aussi les agriculteurs de Villeneuve (Tourrettes) et de Callian par des prises à ciel ouvert aménagées dans la conduite, plus les quelques commerces le long du lac de Saint-Cassien et la maison du lac de la ComCom.



Le graphisme laisse penser que les réservoirs des communes sont alimentés directement par les sources.  Ce qui compte sont les volumes d'eau servis. En 2017 année d'étiage sévère les volumes en m3/an et l/s furent les suivants:




Les débits en l/s en 2018 du 28 août au 6 septembre sont ci-dessous. Il n'y avait pas de prélèvements dans les forages de la plaine.




Documentation

  1. Schéma du réseau d'eau brute E2S
  2. Note sur le relèvement du débit réservé (1/2)
  3. Note sur le relèvement du débit réservé (2/2)
  4. Modification de la DUP du forage de la Barrière
  5. Arrêté préfectoral du 27 octobre 2015 pour l'utilisation du forage Barrière 1 à usage d'AEP
  6. Arrêté préfectoral du 30 octobre 2020 transférant l'eau de Barrière 1 à la ComCom
  7. Plan des forages de la Barrière avec les zones de sécurité
  8. Convention E2S - SEVE pour la livraison d'eau brurte de 100l/s tout au long de l'année
  9. Mon billet du 14 septembre 2021
