Về bản chất, cả hai đều sử dụng motor điện để xoay trục van nhựa, nhưng mục đích điều khiển lại hoàn toàn khác biệt. Một loại dùng để ngắt dòng, loại còn lại dùng để tiết lưu.
1. Van bướm nhựa điều khiển điện On/Off: Giải pháp đóng ngắt hoàn toàn

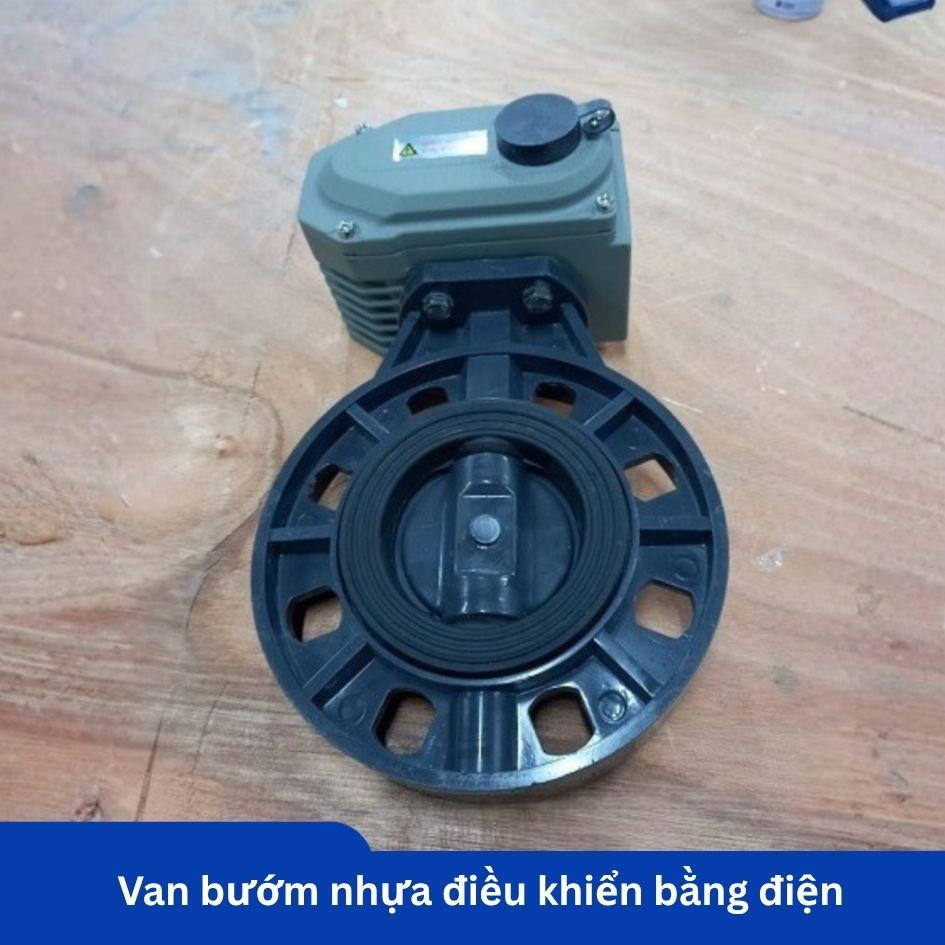

Đây là dòng van bướm nhựa điều khiển điện cơ bản nhất trong hệ thống tự động hóa. Nguyên lý hoạt động của nó dựa trên việc xoay đĩa van một góc cố định 90 độ cho mỗi chu kỳ.
-
Trạng thái vận hành: Thiết bị chỉ có hai vị trí cố định là mở hoàn toàn (On) và đóng hoàn toàn (Off). Ở trạng thái mở, đĩa van nhựa nằm song song với dòng chảy để tối đa hóa lưu lượng. Ở trạng thái đóng, đĩa van vuông góc để ngăn chặn dòng lưu chất. Motor điện của loại này không có khả năng dừng ở các góc lửng giữa hành trình.
-
Tín hiệu điều khiển: Loại này sử dụng tín hiệu Digital (bật/tắt) đơn giản thông qua relay hoặc contactor với các mức điện áp phổ biến như 220V AC hoặc 24V DC.
-
Ứng dụng thực tế: Ông nên ưu tiên dòng On/Off cho các nhiệm vụ mang tính chất đóng ngắt hệ thống như: bơm xả hóa chất định kỳ, ngắt dòng sự cố hoặc hệ thống xả rửa bể chứa. Nó có ưu điểm là bền bỉ, dễ đấu nối và chi phí đầu tư thấp.
Đọc thêm: Phân tích kỹ thuật bộ truyền động khí nén cho van bướm và phương pháp tính toán mô-men xoắn
2. Van bướm nhựa điều khiển điện Tuyến tính: Điều tiết lưu lượng chính xác
Khác với dòng On/Off, dòng tuyến tính (Modulating) là một thiết bị thông minh hơn, cho phép kiểm soát chính xác lượng lưu chất đi qua đường ống nhựa thông qua việc thay đổi góc mở của đĩa van.
-
Khả năng điều tiết: Thay vì chỉ dừng ở 0 hay 90 độ, bộ điều khiển này có thể dừng đĩa van ở bất kỳ vị trí nào (ví dụ 15, 45 hay 80 độ). Điều này cực kỳ quan trọng khi ông cần khống chế lưu lượng to hay nhỏ tùy theo yêu cầu sản xuất.
-
Cơ chế nhận tín hiệu 4–20mA: Bộ điện tuyến tính đọc tín hiệu Analog chuẩn công nghiệp là 4–20mA (hoặc 0–10V).
-
Tín hiệu 4mA tương ứng với trạng thái đóng hoàn toàn.
-
Tín hiệu 20mA tương ứng với trạng thái mở 100%.
-
Các giá trị trung gian như 12mA sẽ điều khiển van mở đúng 50%.
-
-
Ứng dụng thực tế: Loại này bắt buộc phải dùng cho các hệ thống yêu cầu độ chính xác cao như: phối trộn hóa chất theo tỷ lệ, điều chỉnh nồng độ pH tự động, kiểm soát lưu lượng nước thải đầu ra hoặc cấp nước làm mát chính xác cho các thiết bị sinh nhiệt.
3. So sánh kỹ thuật: On/Off vs Tuyến tính
Để ông dễ dàng đưa ra quyết định lựa chọn, tôi tóm lược lại các điểm khác biệt cốt lõi như sau:
-
Về góc mở hành trình: Dòng On/Off chỉ có 2 điểm dừng (0° và 90°). Dòng tuyến tính có vô số điểm dừng trong khoảng từ 0° đến 90° tùy theo tín hiệu điều khiển đầu vào.
-
Về tín hiệu đầu vào: On/Off nhận lệnh đóng/ngắt trực tiếp từ nguồn điện (Digital). Tuyến tính nhận tín hiệu Analog 4–20mA để tính toán góc mở tương ứng.
-
Về độ chính xác: Dòng tuyến tính mang lại khả năng điều tiết lưu lượng cực kỳ mịn và chính xác, điều mà dòng On/Off hoàn toàn không làm được.
-
Sự phù hợp dự án: Nếu chỉ cần bật/tắt bơm hoặc xả bể, chọn On/Off cho kinh tế. Nếu cần điều chỉnh lưu lượng hóa chất phức tạp, bắt buộc phải đầu tư dòng tuyến tính.
Lời khuyên từ chuyên viên: Đừng bao giờ nhầm lẫn giữa hai loại này. Lắp một con On/Off vào hệ thống cần điều chỉnh pH là một thảm họa kỹ thuật, ngược lại, dùng tuyến tính chỉ để đóng ngắt bể xả thông thường sẽ gây lãng phí ngân sách không đáng có.
