Hộp số tự động là bộ phận quan trọng trong hệ thống truyền động ô tô, đảm nhiệm vai trò thay đổi tỷ số truyền để điều chỉnh mô-men xoắn và tốc độ xe một cách mượt mà mà không cần người lái thao tác thủ công. Với cấu tạo phức tạp hơn so với hộp số sàn, việc hiểu rõ các thành phần cấu tạo của hộp số tự động không chỉ giúp người dùng vận hành xe hiệu quả mà còn hỗ trợ trong việc bảo trì, sửa chữa, từ đó kéo dài tuổi thọ thiết bị. Bài viết này sẽ phân tích chi tiết cấu tạo của hộp số tự động, cung cấp thông tin rõ ràng, dễ hiểu và đáp ứng nhu cầu tìm kiếm của bạn.
Cấu Tạo Hộp Số Tự Động Thủy Lực (AT)
Hộp số tự động thủy lực (Automatic Transmission - AT) là loại phổ biến nhất trên thị trường, được sử dụng rộng rãi trên các dòng xe như Toyota Camry, Honda CR-V. Cấu trúc của nó bao gồm nhiều thành phần phức tạp, hoạt động đồng bộ để đảm bảo hiệu suất truyền động tối ưu.
Hệ thống này hoạt động dựa trên sự kết hợp của các bộ phận chính sau, mỗi bộ phận đóng vai trò quan trọng trong việc truyền lực từ động cơ đến bánh xe:
-
Biến mô thủy lực (Torque Converter): Thay thế cho ly hợp cơ khí trong hộp số sàn, biến mô sử dụng chất lỏng để truyền mô-men xoắn từ động cơ đến hộp số. Nó bao gồm bánh bơm, tuabin và stato, giúp khuếch đại mô-men khi xe khởi động và ngắt kết nối động cơ với hộp số khi cần thiết. Biến mô đảm bảo xe chuyển động mượt mà, đặc biệt trong điều kiện giao thông đô thị đông đúc.
-
Bộ bánh răng hành tinh (Planetary Gear Set): Đây là “trái tim” của hộp số tự động, chịu trách nhiệm tạo ra các tỷ số truyền khác nhau. Bộ bánh răng hành tinh bao gồm:
-
Bánh răng mặt trời: Bánh răng lớn nhất, đặt ở trung tâm, đóng vai trò dẫn động chính.
-
Bánh răng hành tinh: Các bánh răng nhỏ hơn, xoay quanh bánh răng mặt trời, ăn khớp với nó.
-
Vành đai ngoài: Bao quanh bánh răng mặt trời và hành tinh, có rãnh để kết nối với đĩa ma sát của ly hợp.
-
Lồng hành tinh (Carrier): Liên kết các bánh răng hành tinh, đồng trục với vành đai ngoài, giúp truyền lực hiệu quả.
-
-
Bộ ly hợp thủy lực (Hydraulic Clutch): Bao gồm các đĩa ma sát và đĩa thép, bộ ly hợp này điều khiển việc khóa hoặc nhả các thành phần của bộ bánh răng hành tinh, từ đó thay đổi tỷ số truyền. Các đĩa ma sát ăn khớp với vành đai ngoài, đảm bảo chuyển động đồng bộ.
-
Hệ thống thủy lực và bơm dầu: Bơm dầu cung cấp áp suất cho hệ thống thủy lực, điều khiển việc đóng/mở ly hợp và phanh. Dầu hộp số tự động (ATF) không chỉ bôi trơn mà còn làm mát các chi tiết chuyển động, đảm bảo hoạt động bền bỉ.
-

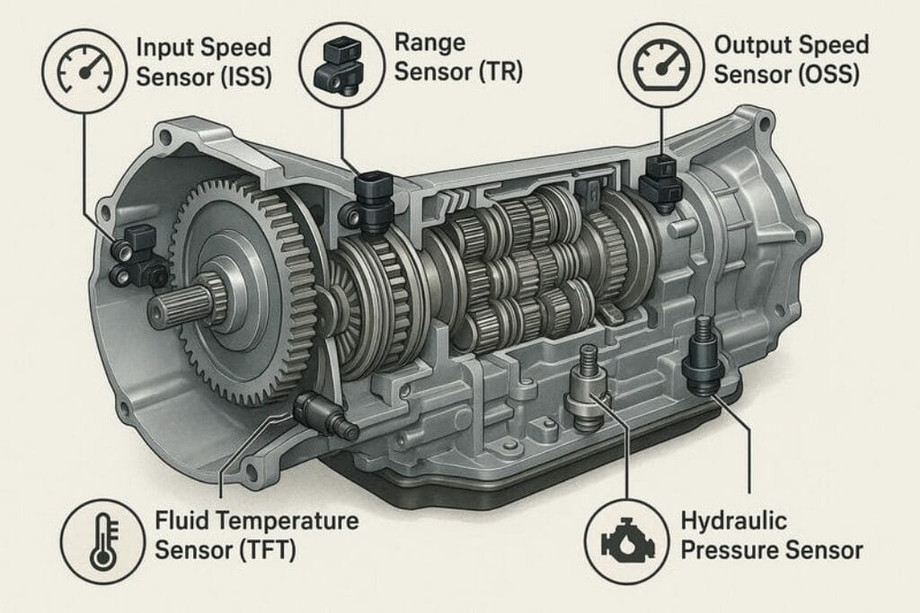

Bộ điều khiển điện tử (ECU): Vi xử lý điện tử nhận tín hiệu từ cảm biến tốc độ và điều kiện vận hành để tự động điều chỉnh tỷ số truyền, đảm bảo xe hoạt động tối ưu trong mọi tình huống.
-
Phanh đai (Band Brake): Được làm từ thép, phanh đai giữ chặt vành đai ngoài hoặc các bộ phận khác của bộ bánh răng hành tinh để tạo ra các tỷ số truyền khác nhau, đặc biệt ở các số thấp hoặc số lùi.
-
Cụm van điều khiển (Valve Body): Hệ thống van điều khiển dòng chảy của dầu thủy lực, đảm bảo các ly hợp và phanh hoạt động chính xác theo lệnh từ ECU.
-
Cacte dầu và bộ lọc: Giữ dầu dư thừa và lọc sạch tạp chất, đảm bảo dầu ATF luôn ở trạng thái tốt nhất để bôi trơn và làm mát.
Mỗi thành phần này được thiết kế để hoạt động nhịp nhàng, giúp hộp số tự động AT thay đổi tỷ số truyền một cách mượt mà, mang lại trải nghiệm lái xe thoải mái và tiện lợi.
Cấu Tạo Hộp Số Tự Động Vô Cấp (CVT)
Hộp số tự động vô cấp (Continuously Variable Transmission - CVT) là một loại hộp số tự động hiện đại, không sử dụng các cấp số cố định mà thay đổi tỷ số truyền liên tục, mang lại cảm giác lái êm ái. Loại hộp số này thường xuất hiện trên các mẫu xe như Nissan X-Trail, Honda Jazz.
Cấu tạo của hộp số CVT đơn giản hơn so với AT, tập trung vào các bộ phận chính sau:
-
Hệ pulley: Bao gồm pulley chủ động (nhận mô-men từ động cơ) và pulley bị động (kết nối với trục ra). Mỗi pulley gồm hai khối hình chóp đối đỉnh, tạo góc nghiêng 20 độ. Một nửa pulley cố định, nửa còn lại có thể trượt để thay đổi đường kính pulley, từ đó điều chỉnh tỷ số truyền.
-
Dây đai truyền động: Thường làm từ thép hoặc cao su chịu lực cao, dây đai kết nối hai pulley, truyền mô-men xoắn từ pulley chủ động sang pulley bị động. Độ bền của dây đai là yếu tố then chốt để đảm bảo hiệu suất.
-
Bộ điều khiển thủy lực hoặc điện tử: Điều chỉnh khoảng cách giữa hai nửa pulley, thay đổi đường kính để tạo ra tỷ số truyền linh hoạt. Ví dụ, khi pulley chủ động có bán kính lớn và pulley bị động có bán kính nhỏ, xe đạt “số cao” với tốc độ quay lớn.
-
Bộ bánh răng hành tinh (dành cho số lùi): Để tạo số lùi, CVT sử dụng một bộ bánh răng hành tinh tương tự hộp số AT. Bộ ly hợp cố định vành đai, khiến bánh răng hành tinh quay ngược chiều với bánh răng mặt trời, cho phép xe lùi.
Hộp số CVT nổi bật với khả năng thay đổi tỷ số truyền mượt mà, tiết kiệm nhiên liệu và phù hợp với các dòng xe gia đình. Tuy nhiên, do hoạt động dựa trên lực ma sát, dây đai cần được bảo dưỡng định kỳ để tránh trượt hoặc hư hỏng.
Cấu Tạo Hộp Số Ly Hợp Kép (DCT)
Hộp số ly hợp kép (Dual-Clutch Transmission - DCT) kết hợp ưu điểm của hộp số sàn và tự động, mang lại khả năng chuyển số nhanh và hiệu suất cao. Loại hộp số này được sử dụng trên các dòng xe như Volkswagen Golf, Audi A3.
Cấu tạo của DCT bao gồm các thành phần chính:
-
Hai bộ ly hợp (Clutch): Một ly hợp điều khiển các số lẻ (1, 3, 5) và ly hợp còn lại điều khiển các số chẵn (2, 4, 6). Khi một ly hợp hoạt động, ly hợp còn lại chuẩn bị cho số tiếp theo, giúp chuyển số gần như tức thời.
-
Hệ thống bánh răng: Tương tự hộp số sàn, DCT sử dụng các cặp bánh răng để tạo tỷ số truyền. Tuy nhiên, việc chuyển số được điều khiển tự động bởi bộ điều khiển điện tử.
-
Bộ điều khiển điện tử (ECU): Quản lý việc đóng/mở ly hợp và lựa chọn số phù hợp dựa trên tốc độ và điều kiện lái xe.
-
Hệ thống thủy lực: Cung cấp áp suất để điều khiển ly hợp và các cơ cấu đồng tốc, đảm bảo chuyển số chính xác và mượt mà.
-
Cacte dầu và bộ lọc: Giữ dầu ATF sạch, bôi trơn và làm mát các bộ phận chuyển động.
DCT mang lại cảm giác lái thể thao, chuyển số nhanh và hiệu quả, phù hợp với những người yêu thích tốc độ. Tuy nhiên, cấu trúc phức tạp đòi hỏi bảo dưỡng chuyên sâu để duy trì hiệu suất.

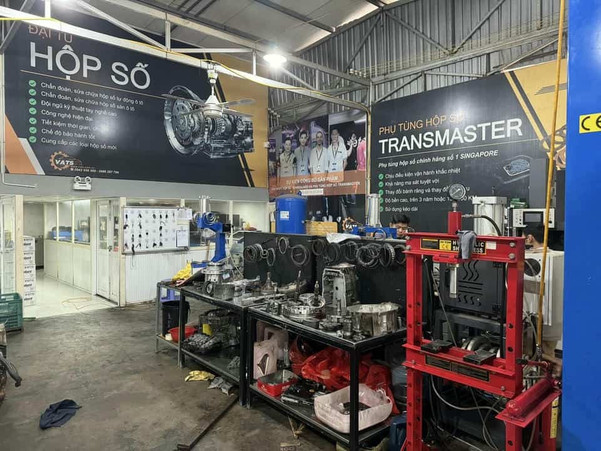

Dịch Vụ Sửa Chữa Hộp Số Tự Động Tại VATS
Để đảm bảo hộp số tự động hoạt động bền bỉ, việc bảo dưỡng và sửa chữa định kỳ là điều cần thiết. Tại CÔNG TY TNHH THƯƠNG MẠI DỊCH VỤ KỸ THUẬT VATS, chúng tôi cung cấp dịch vụ sửa chữa hộp số chuyên nghiệp, được thực hiện bởi đội ngũ kỹ thuật viên giàu kinh nghiệm. Đặc biệt, chuyên gia Vũ Quốc Phong, với hơn 20 năm kinh nghiệm trong lĩnh vực sửa chữa hộp số và các hệ thống xe cao cấp, cam kết chẩn đoán chính xác, sửa chữa tối ưu và khôi phục hiệu suất vận hành. Dịch vụ của VATS không chỉ giúp kéo dài tuổi thọ hộp số mà còn mang lại sự an tâm cho khách hàng nhờ quy trình minh bạch và chất lượng vượt trội.
Hiểu rõ cấu tạo hộp số tự động là bước đầu tiên để sử dụng và bảo dưỡng xe hiệu quả. Với thông tin chi tiết trên, hy vọng bạn đã nắm bắt được những thành phần quan trọng của các loại hộp số tự động phổ biến. Nếu bạn cần tư vấn thêm hoặc đang tìm kiếm dịch vụ sửa chữa đáng tin cậy, hãy liên hệ ngay với VATS để được hỗ trợ tốt nhất.
Tư vấn bởi: Vũ Quốc Phong, chuyên gia sửa chữa hộp số với hơn 20 năm kinh nghiệm tại CÔNG TY TNHH THƯƠNG MẠI DỊCH VỤ KỸ THUẬT VATS.
Câu hỏi thường gặp
Dưới đây là một số câu hỏi thường gặp về hộp số tự động (AT) trong xe ô tô:
1. Hộp số tự động là gì và hoạt động như thế nào?
Hộp số tự động (AT) là loại hộp số mà người lái không cần phải sang số bằng tay. Nó tự động thay đổi tỷ số truyền động giữa động cơ và bánh xe, giúp xe vận hành êm ái và dễ dàng hơn.
2. Các loại hộp số tự động phổ biến hiện nay là gì?
-
Hộp số tự động có cấp (AT): Sử dụng bộ bánh răng hành tinh và ly hợp để thay đổi tỷ số truyền.
-
Hộp số tự động vô cấp (CVT): Sử dụng hai puly và dây đai để thay đổi tỷ số truyền.
-
Hộp số ly hợp kép (DCT): Sử dụng hai ly hợp độc lập để điều khiển hai nhóm bánh răng số chẵn và lẻ, cho phép sang số nhanh hơn.
3. Dấu hiệu cho thấy hộp số tự động có vấn đề là gì?
-
Xe bị trượt khi tăng tốc: Vòng tua máy cao bất thường, chậm trễ trong quá trình tăng tốc, hoặc không thể đảo ngược xe.
-
Khó khăn khi sang số: Giật, trễ, hoặc khó khăn khi chuyển số.
-
Tiếng ồn hoặc rung động lạ: Tiếng ồn lạ hoặc rung động bất thường trong quá trình chuyển số.
-
Rò rỉ dầu hộp số: Vết dầu dưới xe, đặc biệt là dầu hộp số.
-
Đèn báo lỗi trên bảng điều khiển: Đèn báo lỗi liên quan đến hộp số sáng lên.
-
Xe có mùi khét: Mùi khét có thể do dầu hộp số quá nhiệt.
4. Nguyên nhân khiến hộp số tự động bị hỏng?
-
Thiếu hoặc dầu hộp số kém chất lượng:
Dầu hộp số có vai trò bôi trơn, làm mát và bảo vệ các chi tiết bên trong hộp số. -
Hỏng các bộ phận bên trong hộp số:
Các bộ phận như bộ ly hợp, bộ đồng tốc, cảm biến, hoặc các bánh răng có thể bị mòn, hỏng. -
Lỗi phần mềm:
Một số hộp số tự động hiện đại có hệ thống điều khiển điện tử, và lỗi phần mềm có thể gây ra các vấn đề. -
Sử dụng không đúng cách:
Sang số không đúng thời điểm, hoặc không bảo dưỡng định kỳ có thể làm giảm tuổi thọ hộp số.
5. Làm thế nào để bảo dưỡng hộp số tự động?
-
Thay dầu hộp số định kỳ: Theo khuyến cáo của nhà sản xuất và điều kiện sử dụng.
-
Kiểm tra và bảo dưỡng các bộ phận: Kiểm tra và thay thế các bộ phận bị mòn, hỏng.
-
Sử dụng đúng cách: Tránh các hành động gây hại cho hộp số như tăng tốc đột ngột, sang số không đúng cách.
-
Bảo dưỡng theo hướng dẫn: Tuân thủ các hướng dẫn bảo dưỡng của nhà sản xuất.
6. Nên thay dầu hộp số tự động bao lâu một lần?
Thời gian thay dầu hộp số tự động phụ thuộc vào loại xe và điều kiện sử dụng. Thông thường, nên thay dầu sau khoảng 40.000 – 80.000 km hoặc theo khuyến cáo của nhà sản xuất.
7. Hộp số tự động có bền không?
Tuổi thọ của hộp số tự động phụ thuộc vào nhiều yếu tố như chất lượng hộp số, cách sử dụng và bảo dưỡng. Nếu được sử dụng và bảo dưỡng đúng cách, hộp số tự động có thể sử dụng được trong thời gian dài.
8. Nên chọn xe số sàn hay số tự động?
Việc lựa chọn giữa xe số sàn và số tự động phụ thuộc vào sở thích và nhu cầu của người lái. Số tự động mang lại sự thoải mái và dễ dàng hơn, trong khi số sàn có thể mang lại cảm giác lái thể thao hơn.
------------------
