Bẫy hơi thép là thiết bị được sử dụng trong hệ thống hơi công nghiệp với chức năng chính là tự động xả nước ngưng và khí không ngưng, đồng thời hạn chế thất thoát hơi nước. Nhờ đó, hệ thống có thể duy trì hiệu suất truyền nhiệt, giảm nguy cơ búa nước và hoạt động ổn định hơn.

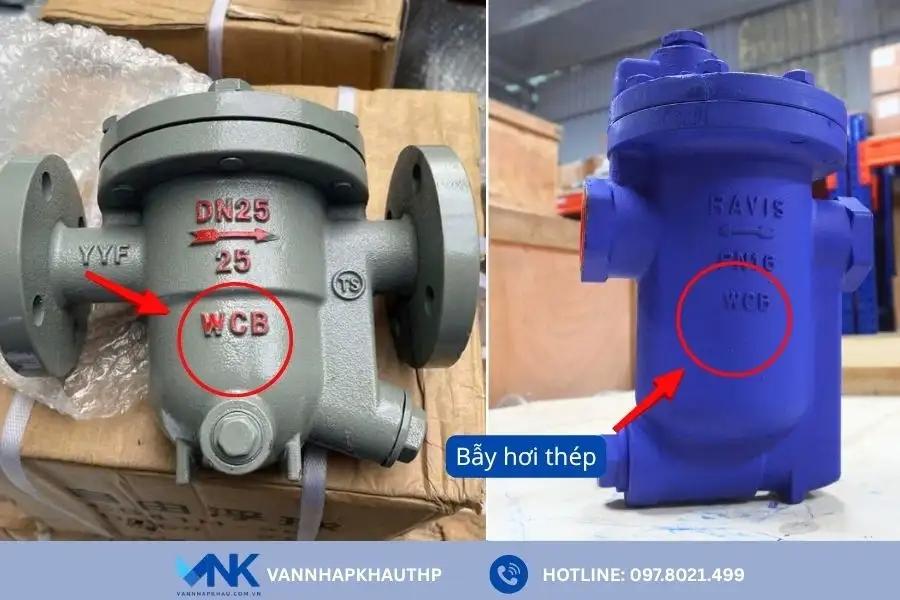

Bẫy hơi thép là gì?
Trong quá trình vận chuyển và sử dụng hơi nước, một phần hơi sẽ ngưng tụ thành nước do sự chênh lệch nhiệt độ. Nếu nước ngưng không được loại bỏ kịp thời, nó có thể tích tụ trong đường ống, làm giảm hiệu suất và gây ảnh hưởng đến thiết bị.
Bẫy hơi thép được thiết kế để nhận biết sự khác biệt giữa hơi nước, nước ngưng và khí không ngưng, từ đó thực hiện quá trình xả tự động mà vẫn giữ lại hơi trong hệ thống.
Cấu tạo của bẫy hơi thép
Tùy từng loại bẫy hơi, cấu tạo bên trong có thể khác nhau. Tuy nhiên, một bẫy hơi thép thông thường gồm các bộ phận chính như:
-
Thân bẫy hơi bằng thép, có khả năng chịu áp suất và nhiệt độ theo thiết kế.
-
Van và đĩa van thực hiện đóng mở dòng xả.
-
Bộ phận cảm biến hoặc cơ cấu điều khiển tùy theo nguyên lý hoạt động.
-
Cửa vào và cửa ra để kết nối với đường ống.
-
Gioăng, lưới lọc và các chi tiết làm kín.
Xem thêm: Top các loại bẫy hơi thép phổ biến
Nguyên lý hoạt động của bẫy hơi bằng thép
Nguyên lý hoạt động của bẫy hơi thép phụ thuộc vào từng dòng sản phẩm. Bẫy hơi cơ thường dựa trên sự chênh lệch khối lượng riêng giữa hơi và nước ngưng. Bẫy hơi nhiệt động sử dụng sự thay đổi áp suất và vận tốc của dòng lưu chất, trong khi bẫy hơi nhiệt tĩnh hoạt động dựa trên sự chênh lệch nhiệt độ.
Khi nước ngưng xuất hiện, cơ cấu bên trong sẽ mở van để xả nước. Khi hơi nước đến, van đóng lại nhằm hạn chế thất thoát hơi.
Ứng dụng của bẫy hơi thép
Bẫy hơi thép được sử dụng rộng rãi trong nhiều lĩnh vực như nhà máy sản xuất, hệ thống nồi hơi, đường ống hơi, thiết bị trao đổi nhiệt, máy sấy và hệ thống gia nhiệt.
Thiết bị đặc biệt hữu ích trong các hệ thống cần kiểm soát nước ngưng liên tục, giúp hạn chế búa nước, nâng cao hiệu quả truyền nhiệt và tối ưu mức tiêu thụ năng lượng.
Bẫy hơi thép đóng vai trò quan trọng trong hệ thống hơi công nghiệp nhờ khả năng tự động xả nước ngưng và khí không ngưng. Khi lựa chọn, cần căn cứ vào áp suất, nhiệt độ, lưu lượng nước ngưng và điều kiện vận hành để đảm bảo thiết bị hoạt động hiệu quả, an toàn và bền bỉ.
