Trong hệ thống tự động hóa hiện đại, van bướm điều khiển điện là thiết bị quan trọng giúp điều tiết và kiểm soát lưu lượng chất lỏng hoặc khí một cách chính xác và hiệu quả. Được ứng dụng rộng rãi trong các lĩnh vực như HVAC, xử lý nước, hóa chất, thực phẩm, van bướm điện không chỉ đơn thuần là thiết bị đóng/mở mà còn là một phần quan trọng trong hệ thống điều khiển trung tâm.
Một yếu tố then chốt quyết định hiệu quả vận hành của van bướm điện chính là loại tín hiệu điều khiển. Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về các loại tín hiệu điều khiển phổ biến và cách lựa chọn phù hợp cho từng hệ thống.
1. Tổng quan về van bướm điều khiển điện

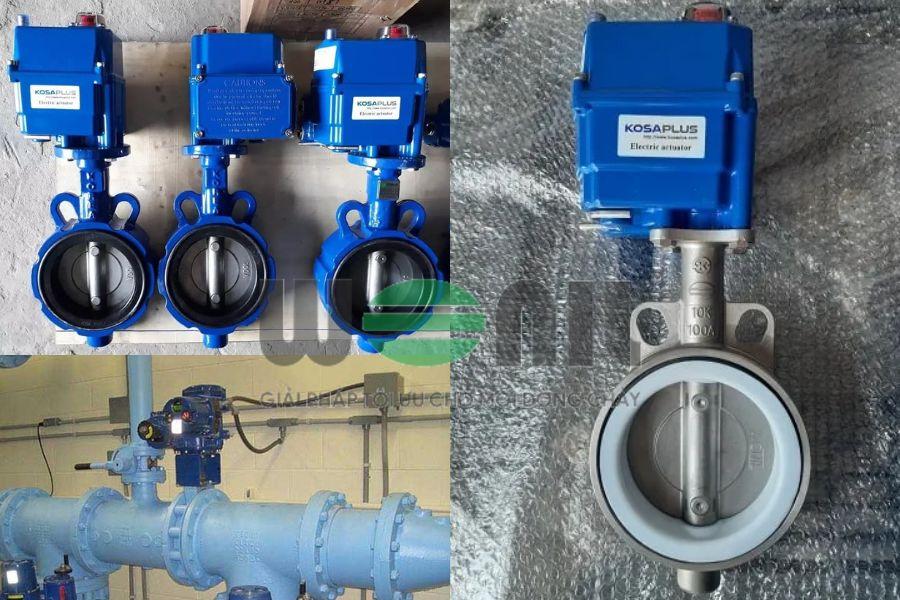

Van bướm điều khiển điện gồm ba thành phần chính: thân van, đĩa van, và bộ truyền động điện (motor). Khi nhận tín hiệu điều khiển, động cơ điện sẽ quay một góc từ 0 đến 90 độ, từ đó điều khiển đĩa van đóng/mở hoặc điều tiết dòng chảy qua đường ống.
Tùy theo yêu cầu vận hành, van bướm điện được chia thành hai loại:
-
Van ON/OFF: điều khiển đóng hoặc mở hoàn toàn dòng chảy.
-
Van tuyến tính (modulating): cho phép điều chỉnh góc mở theo tín hiệu analog, điều tiết lưu lượng liên tục và chính xác hơn.
2. Các loại tín hiệu điều khiển phổ biến cho van bướm điều khiển điện
Tín hiệu ON/OFF (Điều khiển hai điểm)
Đây là loại tín hiệu đơn giản nhất, thường có hai trạng thái: bật (mở van) và tắt (đóng van). Khi cấp điện, van sẽ mở hoàn toàn; khi ngắt điện, van sẽ đóng lại.
Tín hiệu ON/OFF phù hợp với các hệ thống vận hành đơn giản, không yêu cầu điều tiết lưu lượng như: hệ thống cấp nước, hệ thống PCCC, hoặc các dây chuyền sản xuất đóng/mở theo chu kỳ.
Tín hiệu tuyến tính (Analog)
Loại tín hiệu này cho phép điều chỉnh chính xác góc mở của van, từ đó kiểm soát lưu lượng chất lỏng một cách liên tục. Hai dạng tín hiệu phổ biến là:
-
4–20mA
-
0–10V
Van nhận tín hiệu tuyến tính sẽ phản hồi chính xác theo mức độ tín hiệu: ví dụ, tín hiệu 4mA tương ứng với van đóng hoàn toàn, 20mA tương ứng với mở hoàn toàn, và các giá trị trung gian sẽ mở theo tỷ lệ tương ứng.
Tín hiệu tuyến tính thường được dùng trong hệ thống HVAC, xử lý nước, hóa chất, thực phẩm, nơi yêu cầu điều tiết lưu lượng chính xác, tiết kiệm năng lượng và tối ưu hiệu suất.
Tín hiệu phản hồi vị trí (Feedback Signal)
Bên cạnh việc nhận tín hiệu điều khiển, nhiều loại van bướm điều khiển điện còn tích hợp tính năng phản hồi vị trí, cung cấp thông tin về trạng thái hiện tại của van (đóng, mở, hoặc góc mở cụ thể).
Tín hiệu phản hồi giúp người vận hành hoặc hệ thống điều khiển trung tâm (SCADA, PLC) giám sát tình trạng vận hành của van và phát hiện nhanh sự cố nếu có sai lệch trong thực tế.
Tín hiệu giám sát trạng thái van (Van bướm tín hiệu điện)
Đây là loại van bướm vận hành bằng tay nhưng được gắn thêm công tắc hành trình hoặc cảm biến để gửi tín hiệu trạng thái (đóng/mở) về phòng điều khiển.
Van bướm tín hiệu điện thường được sử dụng trong hệ thống PCCC, cấp nước, trạm bơm... nơi cần giám sát từ xa trạng thái của van mà không cần điều khiển tự động.
>>> Xem thêm: So sánh van bướm điều khiển điện và van bướm điều khiển khí nén – Đâu là lựa chọn phù hợp?
3. So sánh và ứng dụng các loại tín hiệu điều khiển
Mỗi loại tín hiệu đều có ưu điểm và phù hợp với một số ứng dụng cụ thể:
-
Tín hiệu ON/OFF: Ưu điểm là đơn giản, giá rẻ, dễ tích hợp và phù hợp với hệ thống không yêu cầu điều tiết chính xác. Thường dùng trong cấp thoát nước, đóng/mở tự động đơn thuần.
-
Tín hiệu tuyến tính (Analog): Giúp điều tiết chính xác, vận hành linh hoạt và tiết kiệm năng lượng. Phù hợp với hệ thống HVAC, dây chuyền sản xuất công nghiệp, trạm xử lý nước hoặc môi trường yêu cầu kiểm soát lưu lượng.
-
Tín hiệu phản hồi vị trí: Cần thiết trong các hệ thống yêu cầu độ chính xác cao và giám sát vận hành liên tục. Ứng dụng trong tự động hóa nhà máy, nhà máy điện, tòa nhà thông minh...
-
Tín hiệu giám sát trạng thái: Tuy không điều khiển tự động, nhưng vẫn giúp giám sát vị trí van thủ công. Phù hợp trong hệ thống an toàn như phòng cháy chữa cháy, trạm cấp nước...
4. Lưu ý khi lựa chọn tín hiệu điều khiển cho van bướm điện
Khi lựa chọn tín hiệu điều khiển phù hợp cho van bướm điện, bạn cần cân nhắc:
-
Yêu cầu điều khiển của hệ thống: Nếu chỉ cần đóng/mở, chọn ON/OFF. Nếu cần điều tiết, chọn tuyến tính.
-
Khả năng tương thích với hệ thống điều khiển trung tâm như PLC, SCADA.
-
Nguồn điện sẵn có và độ tương thích với tín hiệu: Đảm bảo tín hiệu điều khiển phù hợp với bộ truyền động (motor) và hạ tầng điện.
-
Nhu cầu giám sát trạng thái van: Nếu cần báo cáo trạng thái, hãy chọn loại có phản hồi vị trí hoặc công tắc giám sát.
5. Kết luận
Việc lựa chọn đúng loại tín hiệu điều khiển là yếu tố quyết định đến hiệu quả, độ chính xác và độ tin cậy của van bướm điều khiển điện trong hệ thống.
-
Tín hiệu ON/OFF là giải pháp tiết kiệm cho các hệ thống đơn giản.
-
Tín hiệu tuyến tính mang lại sự linh hoạt và kiểm soát chính xác cho hệ thống tự động hóa.
-
Tín hiệu phản hồi vị trí và tín hiệu giám sát trạng thái là lựa chọn không thể thiếu trong các hệ thống cần đảm bảo an toàn và kiểm soát từ xa.
Tùy vào mục đích sử dụng, người dùng nên lựa chọn tín hiệu phù hợp để tối ưu hóa vận hành, tiết kiệm chi phí và nâng cao tuổi thọ hệ thống.
