При­вет, с вами Артем Лебов­ски. Уже мно­го лет я собираю механи­чес­кие кла­виату­ры и сегод­ня хочу рас­ска­зать об этом хоб­би. Мы погово­рим об устрой­стве механи­чес­ких кла­виатур, изу­чим их рынок и узна­ем, чем отли­чают­ся кла­вы раз­ных ценовых сег­ментов. Обсу­дим, чем масс‑мар­кет хуже кас­томов, какие быва­ют моды и зачем они нуж­ны. Как и в любой дру­гой области, здесь есть мно­го нюан­сов. Эта статья рас­ширит твой кру­гозор, а так­же поможет опре­делить­ся с выбором кла­виату­ры сво­ей меч­ты.

ЧТО ТАКОЕ КАСТОМНЫЕ КЛАВИАТУРЫ?

Кас­томная кла­виату­ра — понятие отно­ситель­ное, каж­дый вкла­дыва­ет в него свой собс­твен­ный смысл. Мое мне­ние на этот счет доволь­но близ­ко к обще­му мне­нию боль­шинс­тва кла­виатур­ных гиков. Я называю кла­виату­ру кас­томной, если она соот­ветс­тву­ет двум кри­тери­ям.

Пер­вый — наличие в ней про­шив­ки QMK (Quantum Mechanical Keyboard). Это ПО с откры­тым исходным кодом, которое осно­вано на опе­раци­онной сис­теме ChibiOS (мик­роядер­ная опе­раци­онная сис­тема реаль­ного вре­мени). QMK поз­воля­ет гиб­ко прог­рамми­ровать кла­виату­ру, бла­года­ря чему в ней под­держи­вают­ся фун­кции переназ­начения кла­виш, раз­личные режимы под­свет­ки, мак­росы, управле­ние кур­сором мыши и дру­гие инте­рес­ные вещи. Но есть нюанс: QMK работа­ет толь­ко на ARM-кон­трол­лерах, нап­ример Atmel, STM32, ATmega32u4, но не работа­ет с бес­про­вод­ными тех­нологи­ями. То есть подав­ляющее боль­шинс­тво кас­томов не уме­ют под­клю­чать­ся к ком­пу по Bluetooth.

Од­нако сей­час появи­лось ПО ZMK, которое уже под­держи­вает бес­про­вод­ные модули и потихонь­ку начина­ет обре­тать популяр­ность. Мож­но пос­мотреть исходни­ки каж­дой из про­шивок и уви­деть поч­ти все про­екты, где она исполь­зует­ся. Это полез­но, если ты решил занять­ся кас­томами всерь­ез. Для работы с про­шив­кой исполь­зует­ся спе­циаль­ный софт с гра­фичес­ким интерфей­сом, который поз­воля­ет прог­рамми­ровать кла­виату­ру без собс­твен­но прог­рамми­рова­ния: наз­начать мак­росы, реак­цию на нажатия сочета­ний кла­виш, про­писы­вать режимы работы фун­кци­ональ­ных кно­пок, управлять под­свет­кой и так далее.

Для QMK это VIA и ее откры­тый ана­лог VIAL. VIA — не open source, но эта соф­тина под­держи­вает мно­го раз­личных кла­виатур и про­шивок. VIAL — с откры­тым исходным кодом, но она пока толь­ко набира­ет популяр­ность и не под­держи­вает мно­гие кла­виату­ры, зато в ней реали­зова­но боль­ше фун­кций, чем в VIA.

Вто­рой кри­терий кас­томной кла­виату­ры — она соб­рана из набора деталей. Одна из основных ком­плек­тующих — это кор­пус (он же осно­ва или база). Кор­пус слу­жит осно­вани­ем для кла­виату­ры, но быва­ют кла­виату­ры и без кор­пусов. Вто­рая важ­ная деталь — пла­та, которая обра­баты­вает нажатия, это мозг кла­виату­ры. Плейт — это метал­личес­кая или неметал­личес­кая плас­тина, в которую вты­кают­ся перек­лючате­ли. Она дей­ству­ет как допол­нитель­ный кре­пеж, а еще вли­яет на так­тиль­ность и на зву­чание кла­виату­ры. Некото­рые кла­виату­ры быва­ют plateless — перек­лючате­ли прос­то при­паивают­ся к пла­те.

Еще в сос­таве кла­виату­ры исполь­зуют­ся ста­били­зато­ры — они нуж­ны для того, что­бы про­бел, Enter и осталь­ные длин­ные кноп­ки не переко­сились при нажатии с краю. Наконец, перек­лючате­ли — это пру­жин­ные механиз­мы, которые поз­воля­ют тво­им кно­поч­кам нажимать­ся, а кла­виату­ре регис­три­ровать нажатия. Перек­лючате­ли быва­ют совер­шенно раз­ные, о них я рас­ска­жу чуть поз­же. Пос­ледняя важ­ная деталь — кей­капы, они же кноп­ки, их каса­ются твои паль­цы. Кро­ме того, над кас­томны­ми кла­виату­рами мож­но про­водить раз­личные манипу­ляции и выпол­нять модифи­кации (моды), улуч­шающие либо меня­ющие харак­терис­тики девай­са.

О ЦЕНОВЫХ СЕГМЕНТАХ

А теперь нем­ного погово­рим о ценовых сег­ментах кас­томных кла­виатур. Самый низ­кий из них — это масс‑мар­кет с AliExpress. К таковым мож­но отнести кла­виату­ры брен­дов Skylong, Akko, Keychron (точ­нее, их QMK-вер­сии), YMDK и вся­кое такое про­чее. Что‑то из перечис­ленных мною брен­дов исполь­зует QMK, что‑то нет. Но в любом слу­чае эти ребята про­дают DIY-киты для самос­тоятель­ной сбор­ки кла­виатур, и чаще все­го ты получа­ешь имен­но то, за что пла­тишь. То есть кла­виату­ры, которые сто­ят дешево, выг­лядят и ощу­щают­ся дешево. Но и из них порой мож­но соб­рать год­ноту.

Сред­ний ценовой сег­мент — это уже пол­ноцен­ные кас­томы серий­ного про­изводс­тва. Из них я выделяю Glorious с их успешной моделью GMMK PRO (этот текст я пишу как раз на ней). К этой же катего­рии мож­но отнести целую линей­ку кла­виатур брен­да KBDfans: Tofu60, Tofu65, kbd75v3 и про­чие. Их доволь­но мно­го, и на этих осно­вах собира­ются отличные кла­виату­ры неп­лохого качес­тва. Самое глав­ное — их не нуж­но ждать до сво­ей ста­рос­ти, об этом читай далее.

К топ‑сег­менту отно­сят­ся так называ­емые груп­пбай­ные кла­виату­ры. Что такое «груп­пбай»? По боль­шому сче­ту это кра­удфандинг, схе­ма, по которой малый биз­нес или инже­нер‑оди­ноч­ка могут выпус­тить пар­тию сво­его про­дук­та в про­дажу. Раз­работ­чик соз­дает макет (это может быть 3D-рен­дер или уже готовый про­тотип) и пуб­лику­ет его на форуме Geekhack (это все­мир­но извес­тный форум, на котором мож­но встре­тить кас­томы самых при­чуд­ливых видов, он же исполь­зует­ся в качес­тве пло­щад­ки для про­веде­ния груп­пба­ев). Затем раз­работ­чик про­водит Interest Check — голосо­вание с целью узнать, сколь­ко реаль­ных людей готовы пот­ратить день­ги на его тво­рение. Обыч­но цена колеб­лется в рай­оне 500 дол­ларов, но быва­ет как ниже, так и силь­но выше. Пос­ле того как про­вер­ка инте­реса успешно прой­дена, раз­работ­чик откры­вает сам груп­пбай — то есть при­нима­ет день­ги от потен­циаль­ных покупа­телей в течение месяца. Люди выбира­ют, из какого матери­ала будет изго­тов­лена осно­ва кла­виату­ры, какова будет рас­цвет­ка, и опре­деля­ют мно­гие дру­гие опции. Спус­тя при­мер­но трид­цать дней груп­пбай зак­рыва­ется, и часть соб­ранных денег отправ­ляет­ся на про­изводс­тво, где изго­тав­лива­ется тираж кла­виатур, рав­ный количес­тву всту­пив­ших в груп­пбай людей. Иног­да кла­виатур про­изво­дят боль­ше и потом рас­про­дают, как рес­ток по той же цене, а иног­да — дороже. У некото­рых осо­бо кру­тых чуваков есть даже свои собс­твен­ные стан­ки и про­изводс­тва.

Пло­щадок для про­веде­ния груп­пба­ев мно­го. Обыч­но пос­ле завер­шения Interest Check раз­работ­чик откры­вает груп­пбай на каком‑то одном или сра­зу на нес­коль­ких сай­тах (либо на сво­ем собс­твен­ном — орга­низа­тором груп­пбая может быть круп­ная ком­пания). Мно­гие ресур­сы в интерне­те пре­дос­тавля­ют пло­щад­ки для таких покупок. Пред­полагаю, что на нес­коль­ких раз­мещать пред­ложения выгод­нее, так как там боль­ше ауди­тория бла­года­ря решению проб­лем с дис­три­буци­ей заказов. Нап­ример, в нашу стра­ну не все пло­щад­ки возят заказы нап­рямую, поэто­му при­ходит­ся исполь­зовать сер­висы дос­тавки из‑за рубежа вро­де Shopfans.

Са­мая неп­рият­ная «побоч­ка» у груп­пба­ев — ожи­дание дос­тавки. Ждать свою осно­ву, капы и про­чие детали порой при­ходит­ся ну очень дол­го. Осно­вы в сред­нем про­изво­дят око­ло полуго­да. Кей­капы — от года до двух лет. Перек­лючате­ли, ста­бы, ков­ры — по‑раз­ному. Короче, на груп­пба­ях покупа­ют в основном кру­тые и высоко­тех­нологи­чес­кие кла­виату­ры. Кас­томная кла­виату­ра груп­пбай‑уров­ня — это пред­мет рос­коши и завис­ти. Вещь с боль­шой бук­вы.

По­чему груп­пбай­ные кла­виату­ры сто­ят так дорого? Потому что они про­изво­дят­ся мел­кими пар­тиями, что повыша­ет цену. На нее так­же вли­яют методы окраски кор­пуса, рас­ходы на раз­работ­ку, сто­имость матери­алов, зар­пла­та рабочим и так далее. Сле­дует знать, что груп­пбай‑кла­виату­ры даже в одном ценовом диапа­зоне (ска­жем, 500 дол­ларов) могут иметь совер­шенно раз­ное качес­тво исполне­ния. Поэто­му какие‑то из них ока­зыва­ются более при­ятны­ми по зву­ку, ощу­щени­ям, кра­соте, а какие‑то — менее. Здесь нуж­но читать и смот­реть обзо­ры, а еще луч­ше — плюс‑минус шарить в теме, что­бы не оши­бить­ся в выборе.

УСТРОЙСТВО КАСТОМНОЙ КЛАВИАТУРЫ

Материалы основы клавиатуры

Де­шевый сег­мент кас­томных кор­пусов сде­лан из ABS-плас­тика либо из акри­ла. Так­же встре­чает­ся алю­миний и поликар­бонат. А в самых «топах» исполь­зует­ся алю­миний (и не толь­ко) со встав­ками из раз­личных метал­лов — меди, титана, нер­жаве­ющей ста­ли, кар­бона и так далее. Час­то в мидл- и хай‑сег­менте при покуп­ке пред­лага­ется два матери­ала на выбор — алю­миний раз­личных цве­тов и Frosted-поликар­бонат. «Фрос­тедом» (он же «заморо­жен­ный») называ­ется матовая повер­хность поликар­боната, потому что она похожа на повер­хность зас­тывше­го льда. Из такого поликар­боната сде­лан кор­пус Radiance TKL.

Груз

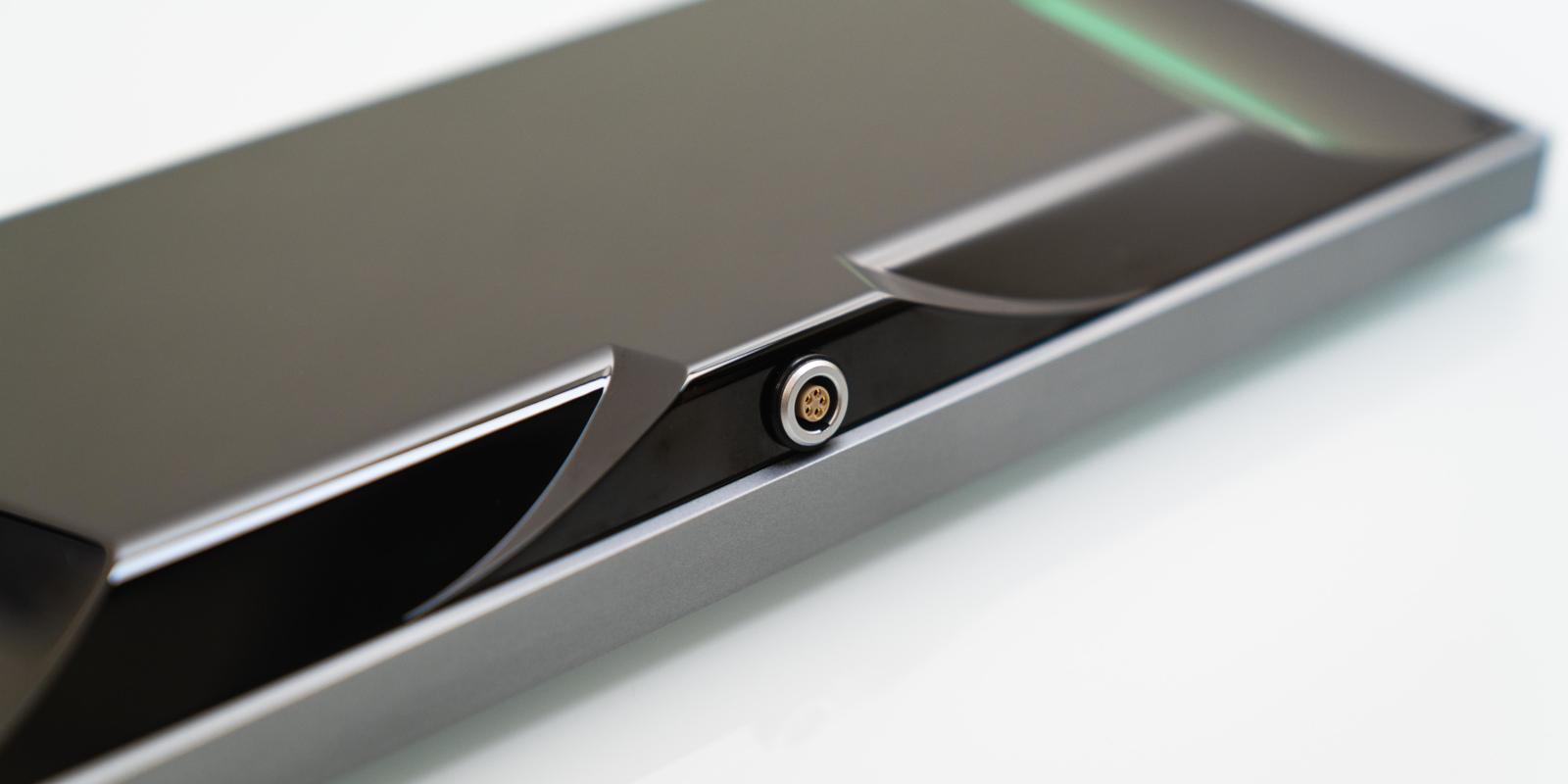

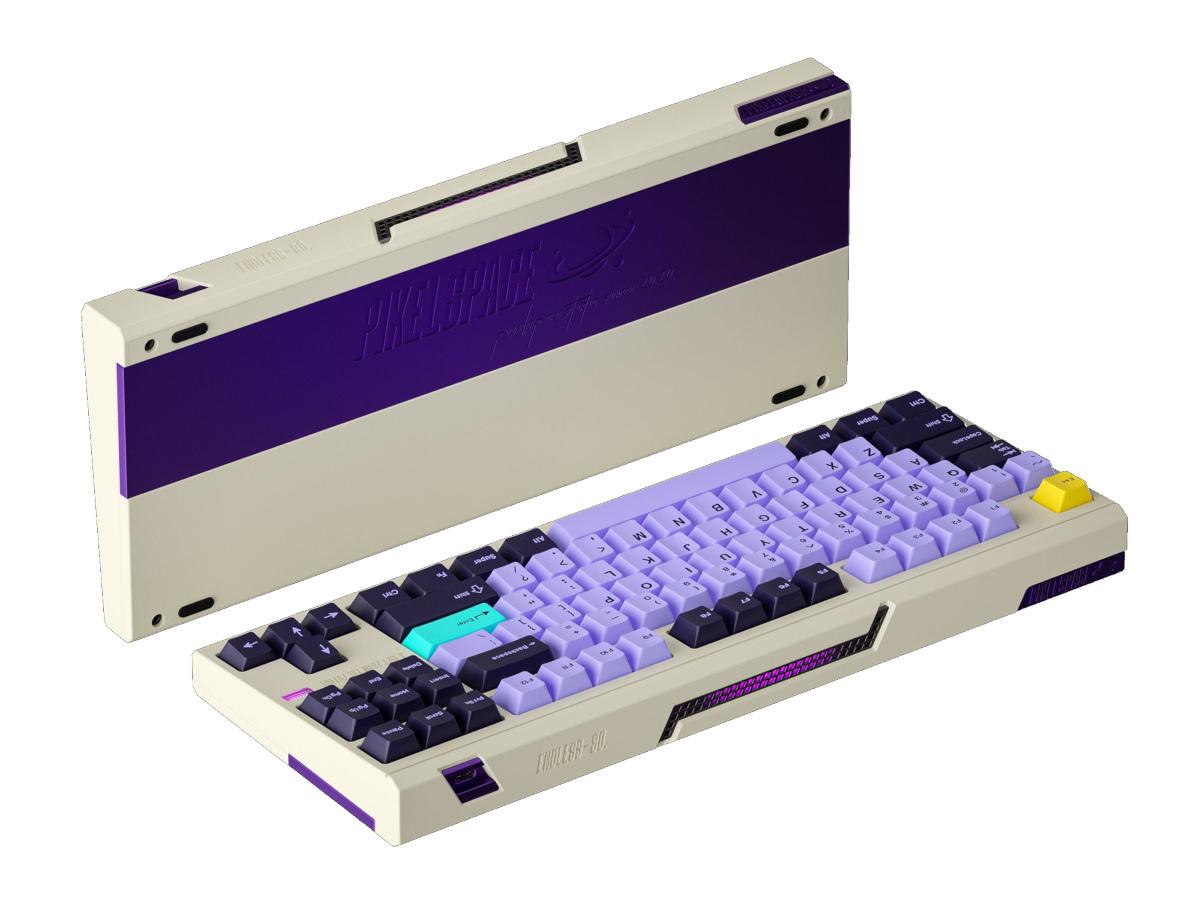

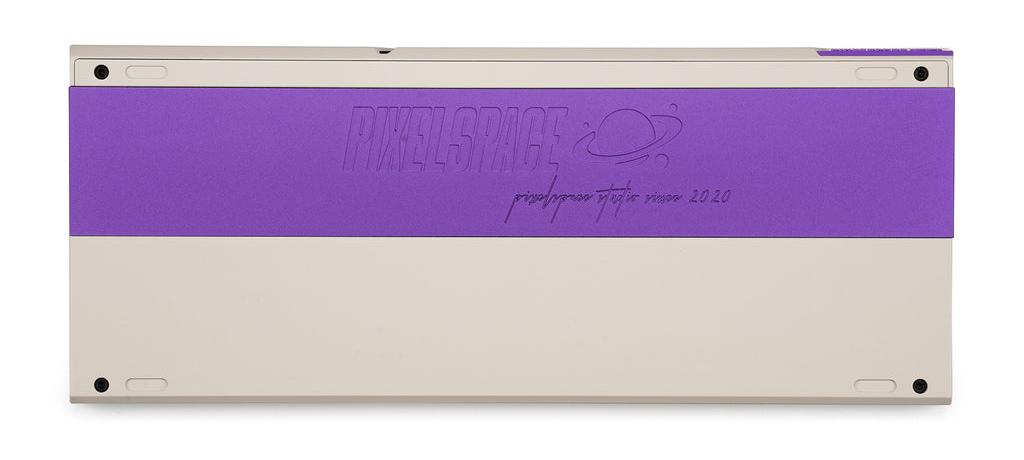

Груз — это деталь, которая прик­ручива­ется к кор­пусу кла­виату­ры. Пос­коль­ку в основном кор­пуса сде­ланы из лег­кого алю­миния или плас­тика, груз умень­шает виб­рации кла­виату­ры при печати, тем самым меняя звук в луч­шую сто­рону, и кла­виату­ру ста­новит­ся не так прос­то сдви­нуть с мес­та — для мно­гих это плюс. Обыч­но груз ста­вят в кас­томы мидл- и хай‑сег­мента, самый рас­простра­нен­ный матери­ал — это латунь. В хай‑сег­менте матери­ал гру­за иног­да мож­но выб­рать. Нап­ример, час­то пред­лага­ется медь или сталь с PVD-пок­рыти­ем, что уве­личи­вает цену кла­виату­ры, но при этом дела­ет ее кра­сивее и уни­каль­нее. При­мер такой кла­виату­ры — Percent Studio Trio75.

Еще гру­зы изго­тав­лива­ют из алю­миния — такие изде­лия исполь­зуют в качес­тве дизай­нер­ской фиш­ки: осно­ва кла­виату­ры из алю­миния может быть пок­рашена в один цвет, а груз — в дру­гой. Так, нап­ример, устро­ена Pixelspace Studio X KBDfans Endless-80.

Краска и обработка поверхностей

Кор­пуса ниж­ней ценовой катего­рии изго­тав­лива­ют из цвет­ного ABS-плас­тика и акри­ла. В мидл‑сег­менте исполь­зует­ся ано­диро­ван­ный алю­миний. В хай‑сег­менте тоже при­меня­ется ано­диро­ван­ный алю­миний, а еще встре­чают­ся вари­анти­ки поин­терес­нее.

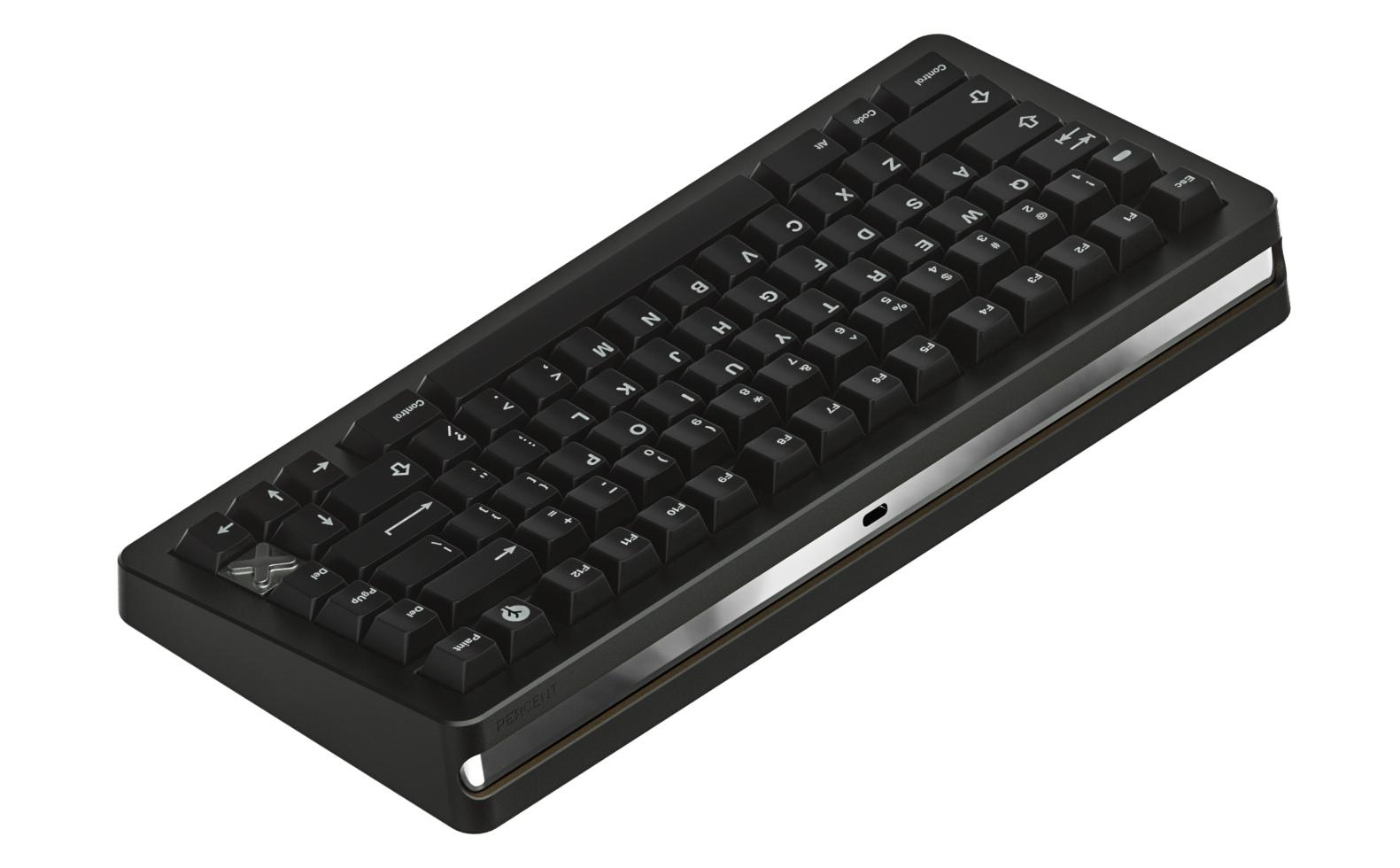

PVD Mirror polished

Он же Physical Vapor Deposition (кон­денса­ция из паровой фазы). Так называ­ется дорогу­щая обра­бот­ка метал­ла, в резуль­тате которой тот блес­тит как зер­кало. На заранее отпо­лиро­ван­ную метал­личес­кую повер­хность в сре­де с отка­чан­ным воз­духом и закачан­ной смесью азо­та и арго­на при тем­перату­ре 400–600 гра­дусов напыля­ются час­тицы дру­гого метала, нап­ример титана или цир­кония. Получа­ется край­не твер­дое пок­рытие, лишен­ное даже мик­ротре­щин и очень устой­чивое к царапи­нам, уда­рам и про­чим механи­чес­ким воз­дей­стви­ям. Нап­ример, ниж­няя часть кла­виату­ры, вклю­чая дно, может быть сде­лана из отпо­лиро­ван­ной до зер­каль­ного блес­ка нер­жаве­ющей ста­ли. При­мер такой кла­вы — Project Keyboard kepler TKL.

E Coating

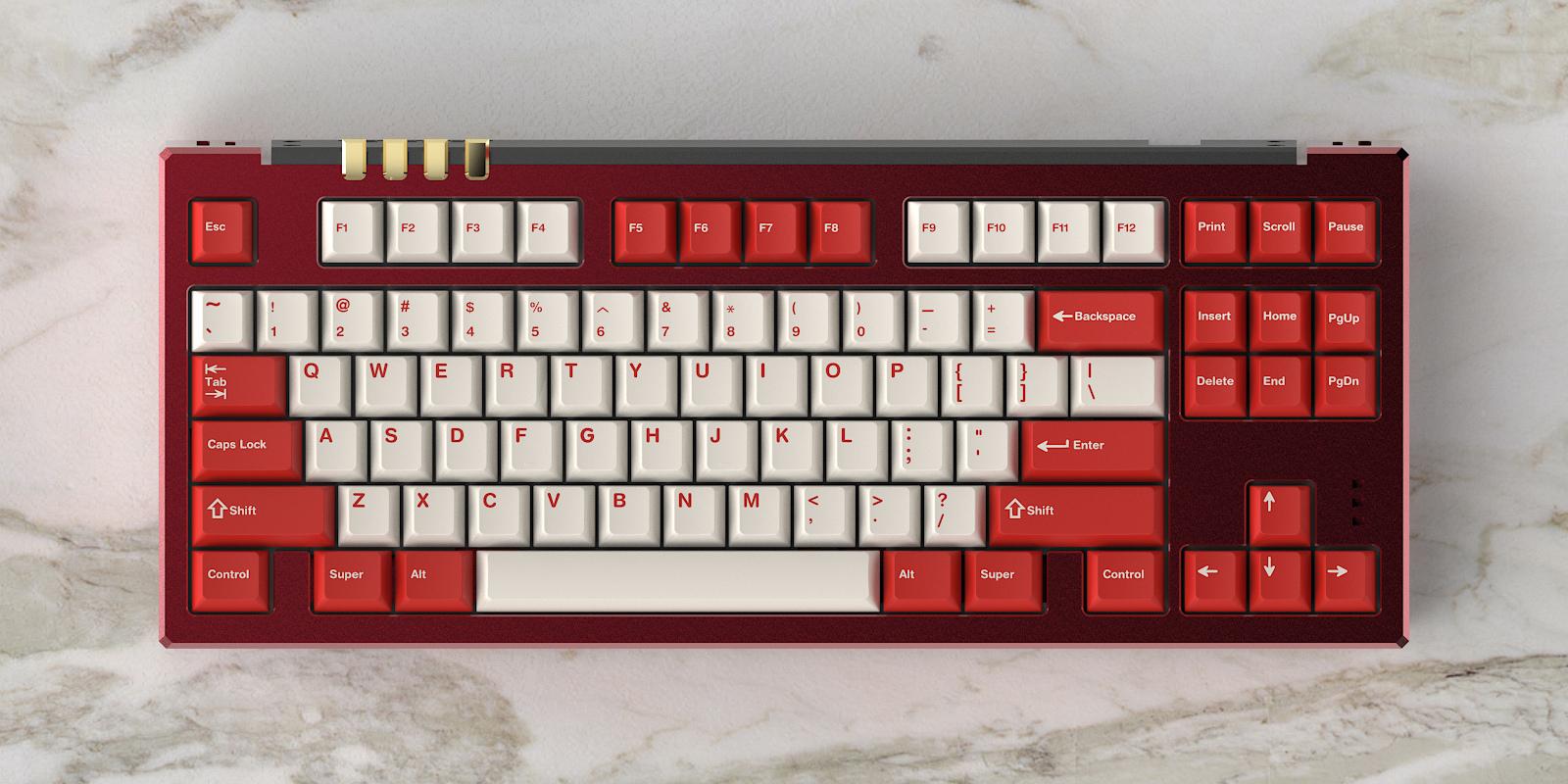

Так называ­ется элек­тро­форе­тичес­кая окраска: для нанесе­ния крас­ки на повер­хность кор­пуса исполь­зует­ся высокое нап­ряжение. Этот спо­соб поз­воля­ет добивать­ся раз­ных гра­даций цве­та, а так­же инте­рес­ных тек­стур повер­хнос­ти.

Нап­ример, с помощью ано­диро­вания пок­расить кор­пус в белый цвет не получит­ся, а элек­тро­форе­тичес­кий метод поз­волит добить­ся любого цве­та. При этом повер­хность будет либо глад­кой, если исполь­зует­ся жид­кая крас­ка, либо шер­шавой, если исполь­зует­ся порош­ковая. Такой спо­соб окраски повыша­ет устой­чивость к механи­чес­ким пов­режде­ниям. В час­тнос­ти, так пок­рашена кла­виату­ра Pixelspace Studio X KBDfans Endless-80 в рас­цвет­ке E-beige case + Purple weight.

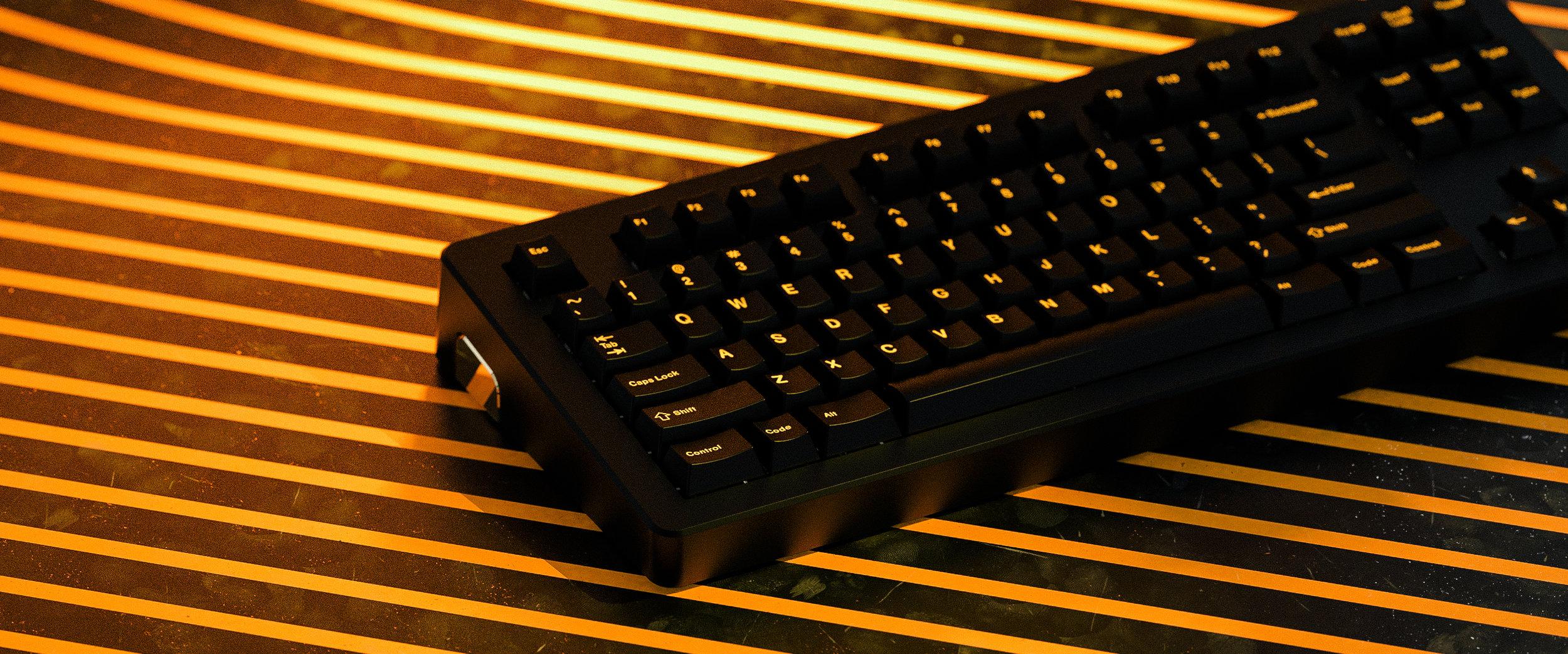

Ceracote

Это крас­ка с час­тицами керами­ки. Дан­ный метод исполь­зуют в пок­раске ору­жия. На кор­пус кла­виату­ры напыля­ется крас­ка, затем он отправ­ляет­ся в автоклав, где под дей­стви­ем высоко­го дав­ления и тем­перату­ры крас­ка запека­ется. Метод кру­той, но в то же вре­мя очень дорогой. Вот при­мер кла­виату­ры, пок­рашен­ной имен­но этим методом.

Sandblasting

Это пес­кос­труй­ка. Она исполь­зует­ся, если кла­виату­ра сде­лана целиком из меди, латуни и про­чих метал­лов и тре­бует­ся добить­ся матовой повер­хнос­ти либо матовы­ми нуж­но сде­лать встав­ки или груз. На кла­виату­рах сред­ней ценовой катего­рии груз обыч­но ник­то не обра­баты­вает, поэто­му на нем могут быть вид­ны сле­ды от фре­зы.

Платы (они же PCB)

В дешевом сег­менте кла­виатур пла­ты обыч­но идут ком­плек­том к осно­ве кла­виату­ры, для мидл‑сег­мента мож­но при­обрести либо ком­плект, либо отдель­но пла­ту, в зависи­мос­ти от тво­их пот­ребнос­тей и хотелок. Но и пла­ты тоже быва­ют раз­ные! Нап­ример, для кор­пуса Tofu60 мож­но купить кучу сов­мести­мых плат. Но если ты выб­рал, ска­жем, DZ60, у нее есть нес­коль­ко вари­аций:

• не­обхо­димость пай­ки и ком­плек­том — набор одноцвет­ных све­тоди­одов, которые тоже нуж­но при­паивать вруч­ную;
• пла­та Hot Swap (эта тех­нология поз­воля­ет без пай­ки и слож­ного мон­тажа при помощи спе­циаль­ного инс­тру­мен­та поменять перек­лючате­ли на пла­те) плюс набор RGB-све­тоди­одов, при­паян­ных на заводе;
• пла­та с флекс‑катами, спо­соб­ная про­гибать­ся при нажатии кла­виш.

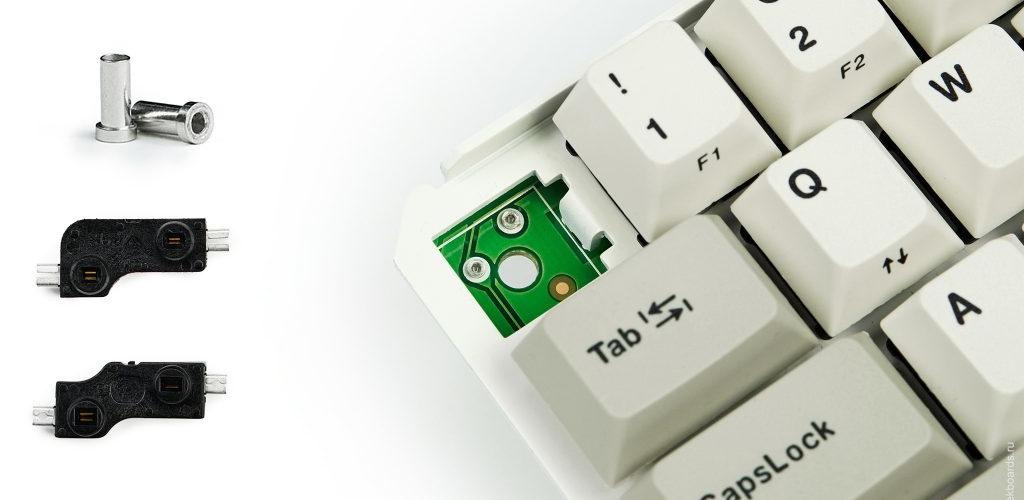

О тех­нологии Hot Swap нуж­но рас­ска­зать отдель­но. Хот­сва­пами называ­ют гнез­да, в которые встав­ляют­ся перек­лючате­ли без при­паива­ния их к пла­те. Ког­да кла­виату­ра про­изве­дена гра­мот­но, перек­лючате­ли будут сто­ять в хот­свап‑гнез­дах как вли­тые и тебе не при­дет­ся выпа­ивать перек­лючатель, если он вдруг сло­мает­ся или ты решишь заменить его на дру­гой. Мож­но будет прос­то вытащить любой перек­лючатель спе­циаль­ным инс­тру­мен­том.

По­дыто­жим:

• для некото­рых кла­виатур мож­но выб­рать раз­ные пла­ты раз­ных про­изво­дите­лей из‑за схо­жес­ти фор­мата и креп­ления;
• так­же в ряде слу­чаев мож­но выб­рать раз­ные вари­анты одной и той же пла­ты, в зависи­мос­ти от того, хочешь ли ты хот­свап или любишь паять.

Так­же сто­ит упо­мянуть о так называ­емых дотер­бордах (daughterboard). Эти допол­нитель­ные пла­ты исполь­зуют­ся в хороших кас­томах, если раз­работ­чик не хочет при­паивать USB-порт к основной пла­те. Тог­да он рас­паивает­ся на допол­нитель­ной пла­те, чаще все­го open source. Если порт дорогой кла­виату­ры сло­мает­ся, мож­но будет на любом заводе напеча­тать новую пла­ту либо купить уже готовую и заменить неис­прав­ную.

Плейты

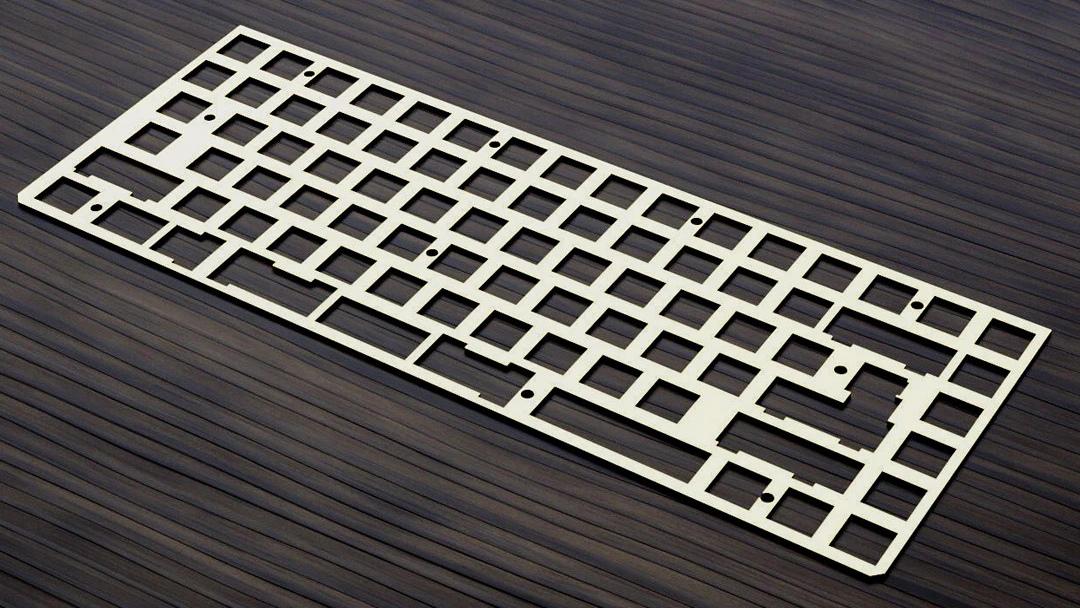

Плейт — это плас­тина, в которой выреза­ны отвер­стия под перек­лючате­ли. Если ты сни­мешь кей­кап со сво­ей кла­виату­ры, то обна­ружишь под ним метал­личес­кую плас­тину, в которую вот­кну­ты сви­чи, — вот это и есть плейт.

В дешевом сег­менте плей­ты изго­тав­лива­ются из ста­ли, кра­сят­ся крас­кой — и эту крас­ку мож­но поцара­пать даже взгля­дом. В конс­трук­ции более дорогих кла­виатур исполь­зуют­ся раз­ные матери­алы. Стан­дар­тный вари­ант — алю­миний, он дает метал­личес­кие приз­вуки, дешев, мало весит. Латунь при­бав­ляет лиш­ние грам­мы кла­виату­ре и уве­личи­вает ее цену, но при этом меня­ет звук на более чет­кий и дела­ет конс­трук­цию еще жес­тче. В топ‑сег­менте латунь к тому же полиру­ют, поэто­му плейт блес­тит аки золото.

По­ликар­бонат исполь­зует­ся в флекс‑маун­тах кла­виатур, а так­же в кла­вах, где нуж­но убрать метал­личес­кие приз­вуки при печати и сде­лать звук мак­сималь­но при­ятным. Мой фаворит.

FR4 — это стек­лотек­сто­лит, из которо­го изго­тав­лива­ют печат­ные пла­ты. Из него же режут и плей­ты. Полагаю, что FR4 работа­ет как поликар­бонат, но, как и любой дру­гой матери­ал, дает свое непов­торимое зву­чание. Вжи­вую я пока с ним не стал­кивал­ся.

Кар­бон при­дает прос­то бешеную жес­ткость конс­трук­ции. Он иде­ален для любите­лей каких‑то осо­бен­ных тональ­нос­тей зву­ка кла­виату­ры. Акрил исполь­зует­ся в кла­виату­рах катего­рии DIY open source, детали для которых каж­дый может нарезать себе лазером из цель­ного лис­та акри­ла в бли­жай­шей мас­тер­ской. Чаще все­го такие кор­пуса стро­ят любите­ли эрго‑сплит‑кла­виатур. Как матери­ал акрил очень ненаде­жен: если кру­тануть отвер­тку чуть силь­нее, чем нуж­но, такой плейт трес­нет либо раз­летит­ся на кус­ки. В общем, лич­но я не рекомен­дую. Ко все­му про­чему сви­чи в нем не защел­кива­ются из‑за его тол­щины, а сде­лать плейт тон­ким нель­зя из‑за его хруп­кости. В общем, для DIY эрго‑спли­тов все‑таки луч­ше взять FR4, его слож­нее сло­мать.

Су­щес­тву­ют так называ­емые Half Plate — это плейт, в котором выреза­на сер­дце­вина с бук­вами и циф­рами, то есть в плейт по фак­ту встав­ляют­ся толь­ко кноп­ки край­них рядов и стол­бцов. Такой плейт луч­ше все­го под­ходит для кла­виатур с флекс‑катами, нап­ример KBD8X MKII. Ну и конеч­но же, есть кла­виату­ры Plateless, то есть без плей­тов вооб­ще.

Стабилизаторы

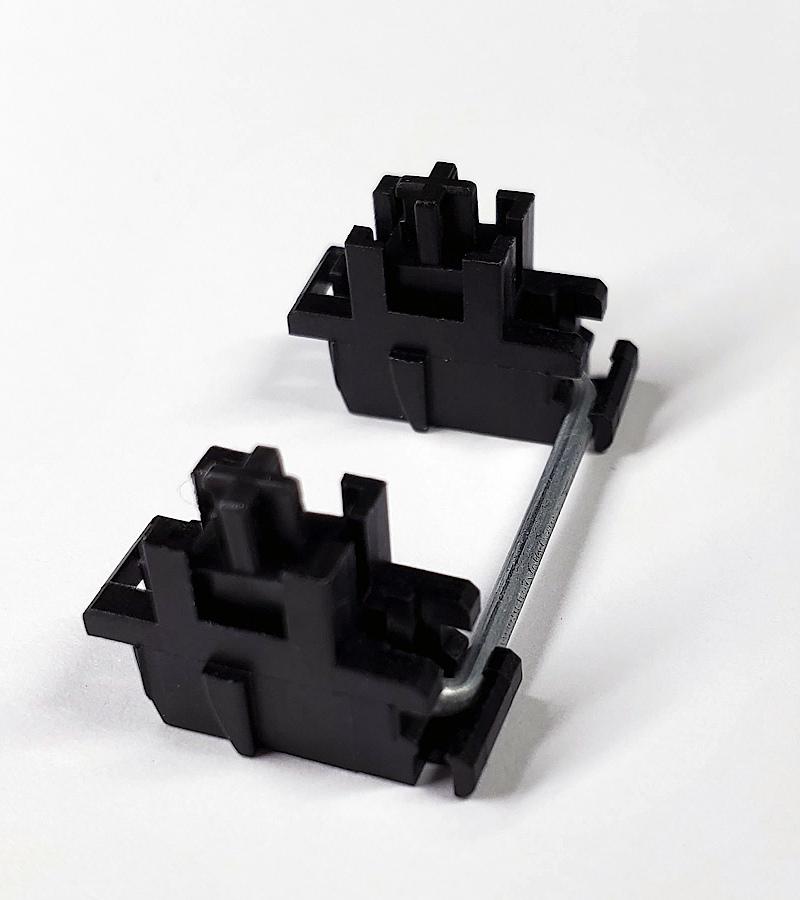

Ста­били­зато­рами называ­ют механиз­мы, которые не поз­воля­ют переко­сить­ся боль­шим кла­вишам. Full-size-кла­виату­ры име­ют сле­дующие боль­шие кла­виши: Enter, Space, LShift, RShift, Backspace, Enter Numb, Zero Numb, Plus Numb. Но этот спи­сок может варь­иро­вать­ся в зависи­мос­ти от фор­мата кла­виату­ры.

Ста­били­зато­ры сос­тоят из нес­коль­ких деталей: кор­пуса (он же хаузинг ста­били­зато­ра), сте­ма, который уста­нав­лива­ется внут­ри кор­пуса и ходит по вер­тикаль­ной оси, и ско­бы — про­воло­ки с заг­нутыми под 90 гра­дусов кон­цами. Ста­били­зато­ры быва­ют раз­ных типов креп­лений, ниже я опи­шу основные.

PCB Mount

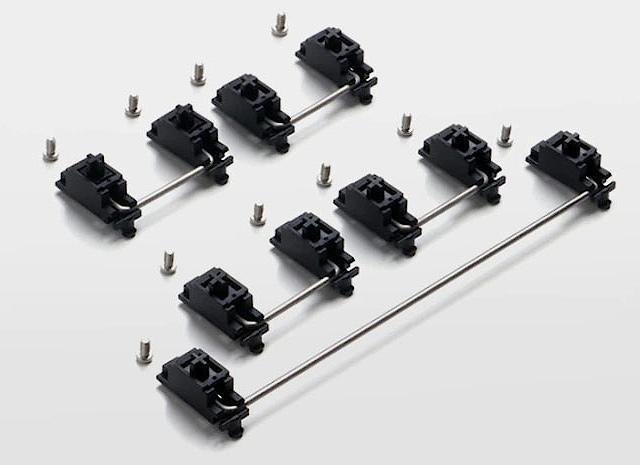

Ста­били­зато­ры это­го типа прик­ручива­ются к пла­те кла­виату­ры. Они име­ют с одной сто­роны защел­ку‑упор, с дру­гой сто­роны — отвер­стие для вин­та либо еще одну защел­ку, как на кулерах 775-го сокета (не к ночи будь помянут). Ста­били­зато­ры PCB Mount исполь­зуют­ся в подав­ляющем боль­шинс­тве кас­томных кла­виатур, так как луч­ше выпол­няют свою фун­кцию и про­изво­дят­ся с боль­шим качес­твом. Ста­били­зато­ры это­го типа про­изво­дят Cherry, GMK, Dark Project, Durock, ZealPC, TX, AEBoards Staebies. У таких ста­били­зато­ров есть и плю­сы, и минусы.

Плю­сы: они дела­ются по более чет­ким нор­мам отливки, поэто­му пос­ле смаз­ки хорошие ста­били­зато­ры этой сис­темы не зве­нят и не гре­мят. Разуме­ется, их шумовые и так­тиль­ные харак­терис­тики зависят от кла­виату­ры, в которой они будут сто­ять, и от кей­капов, которые будут на них надеты. Так­же край­не важ­но уметь хорошо и пра­виль­но их сма­зывать. Без смаз­ки ста­били­зато­ры будут зву­чать весь­ма пос­редс­твен­но.

Ми­нусы: если нуж­но заменить ста­били­затор, то при­дет­ся раз­бирать всю кла­виату­ру целиком, за ред­кими исклю­чени­ями. Так как ста­били­затор прик­ручен к пла­те, рас­сто­яния меж­ду плей­том и пла­той будет недос­таточ­но, что­бы его извлечь. Если кла­виату­ра исполь­зует хот­свап, то вытащить ста­били­зато­ры не так слож­но, дос­таточ­но пол­ностью разоб­рать кла­виату­ру. А вот если кла­виату­ра соб­рана на пай­ке, то при­дет­ся пот­ратить очень мно­го вре­мени на пол­ную рас­пай­ку и запай­ку кла­виату­ры обратно. Цена у ста­били­зато­ров PCB Mount выше, чем у осталь­ных, но они и пред­став­лены более широким ассорти­мен­том на рын­ке.

Plate Mount

Эти ста­били­зато­ры исполь­зуют­ся в масс‑мар­кет‑кла­виату­рах, они уста­нав­лива­ются в плейт и дер­жатся в нем на защел­ках. В боль­шинс­тве мас­совых кла­виатур они еще и не сма­заны, из‑за чего при печати гром­ко шумят. В ред­ких слу­чаях масс‑мар­кет‑кла­виату­ры име­ют при­лич­ные ста­били­зато­ры это­го типа. Быва­ют и кас­томы на таких ста­били­зато­рах, но непонят­но, зачем они там. При­мер такой кла­виату­ры — Drop Ctrl TKL.

Плю­сы: для замены ста­били­зато­ра дос­таточ­но извлечь из хот­сва­па либо выпа­ять толь­ко один перек­лючатель под этим ста­бом. Пос­ле смаз­ки некото­рые кла­виату­ры перес­тают зву­чать как вед­ра с гай­ками, а некото­рые — нет.

Ми­нусы: в некото­рых кла­виату­рах либо тол­щина плей­та мень­ше обыч­ной, либо ста­били­зато­ры спро­екти­рова­ны кри­во, но они бол­тают­ся в плей­те. Поэто­му хоть сма­зывай их, хоть не сма­зывай, тол­ку ноль. Все рав­но гре­мят и шевелят­ся.

Costar

Это аль­тер­натива ста­били­зато­рам Plate Mount, которая приш­ла к нам из седых веков рас­све­та рет­рокла­виатур. Эти ста­били­зато­ры тоже кре­пят­ся в плей­те, но ско­ба не пря­чет­ся под ним, а находит­ся над плей­том. То есть, сняв про­бел, мож­но уви­деть ско­бу Costar.

Плю­сы: при усло­вии качес­твен­ного исполне­ния эти ста­били­зато­ры ничуть не хуже PCB Mount и пос­ле хорошей смаз­ки отлично зву­чат и не зве­нят ско­бами.

Ми­нусы: если кор­пус спро­екти­рован пло­хо, ста­били­зато­ры сидят недос­таточ­но плот­но в гнез­дах, вырезан­ных в плей­те кла­виату­ры, за счет чего появ­ляет­ся люфт, а вмес­те с ним и гро­хот при нажатии. Лечит­ся обыч­но бенд‑модом. При­мер такой кла­виату­ры — Das Keyboard 4 Ultimate.

Размеры стабилизаторов

Раз­мер ста­били­зато­ра изме­ряет­ся в юни­тах. За 1U при­нято при­нимать 1 кей­кап минималь­ного раз­мера. Нап­ример, те, на которых написа­ны бук­вы и циф­ры, и есть 1U. Юни­ты могут быть пред­став­лены как целыми чис­лами, так и дроб­ными. Нап­ример, дли­на про­бела быва­ет раз­ной и зависит от рас­клад­ки кла­виату­ры. У клас­сичес­ких рас­кла­док ANSI/ISO про­бел сос­тавля­ет 6,25 юни­та. У рас­кла­док WKL, TSANGAN и некото­рых дру­гих про­бел име­ет раз­мер семь юни­тов, соот­ветс­твен­но, ско­ба для такого про­бела нуж­на длин­нее. Не перепу­тай при покуп­ке!

Ос­таль­ные ста­били­зато­ры для кно­пок помень­ше име­ют оди­нако­вую дли­ну в два юни­та, кро­ме изде­лий некото­рых масс‑мар­кет‑про­изво­дите­лей. Нап­ример, Logitech: они исполь­зуют нес­тандар­тные дли­ны ста­били­зато­ров, из‑за это­го на их кла­виату­ры нель­зя пос­тавить дру­гие кей­кап‑сеты, что вызыва­ет нехоро­шие чувс­тва.

Переключатели (они же свичи)

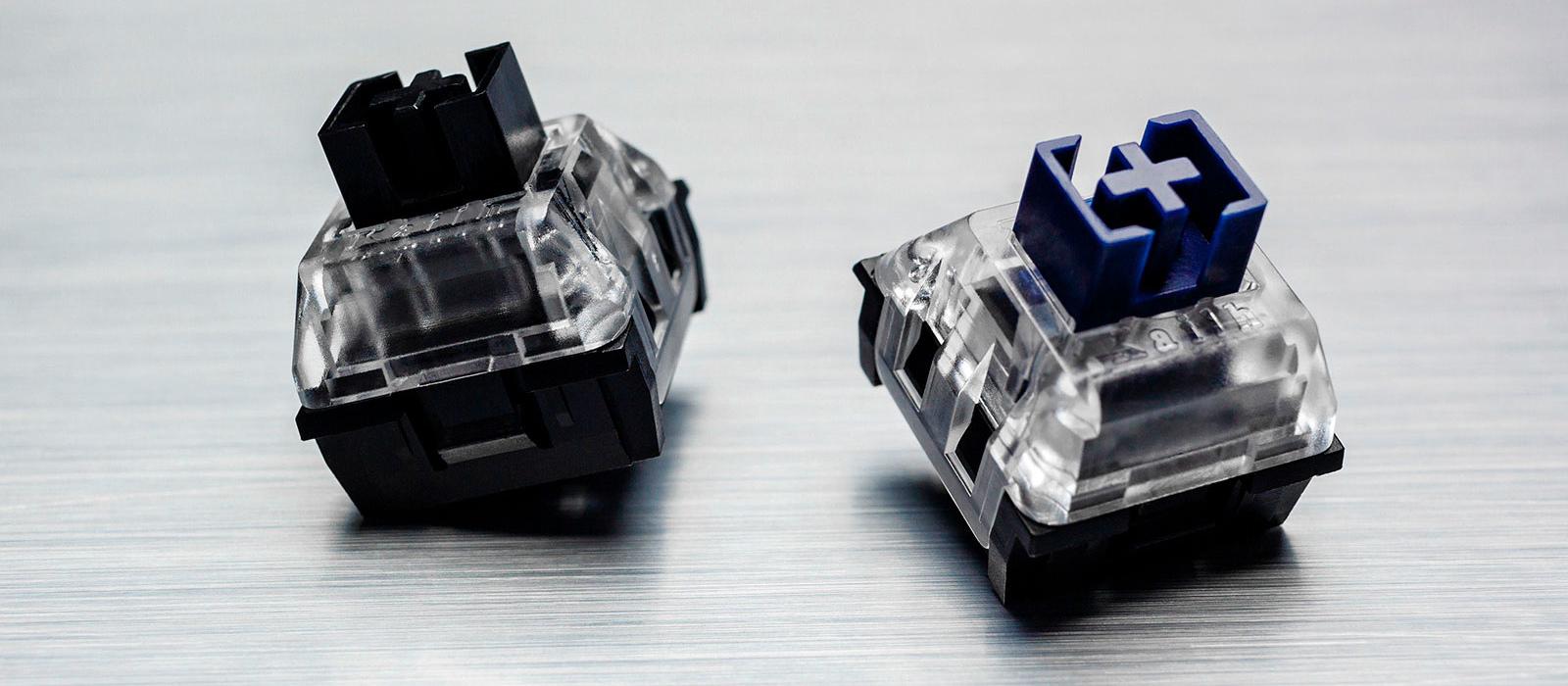

Пе­рек­лючате­ли — это механизм, который отра­баты­вает нажатие кла­виши и переда­ет соот­ветс­тву­ющий сиг­нал на пла­ту кла­виату­ры. Раз­лича­ют раз­ные типы перек­лючате­лей по прин­ципу их дей­ствия. Нач­нем с механи­чес­ких.

Механические

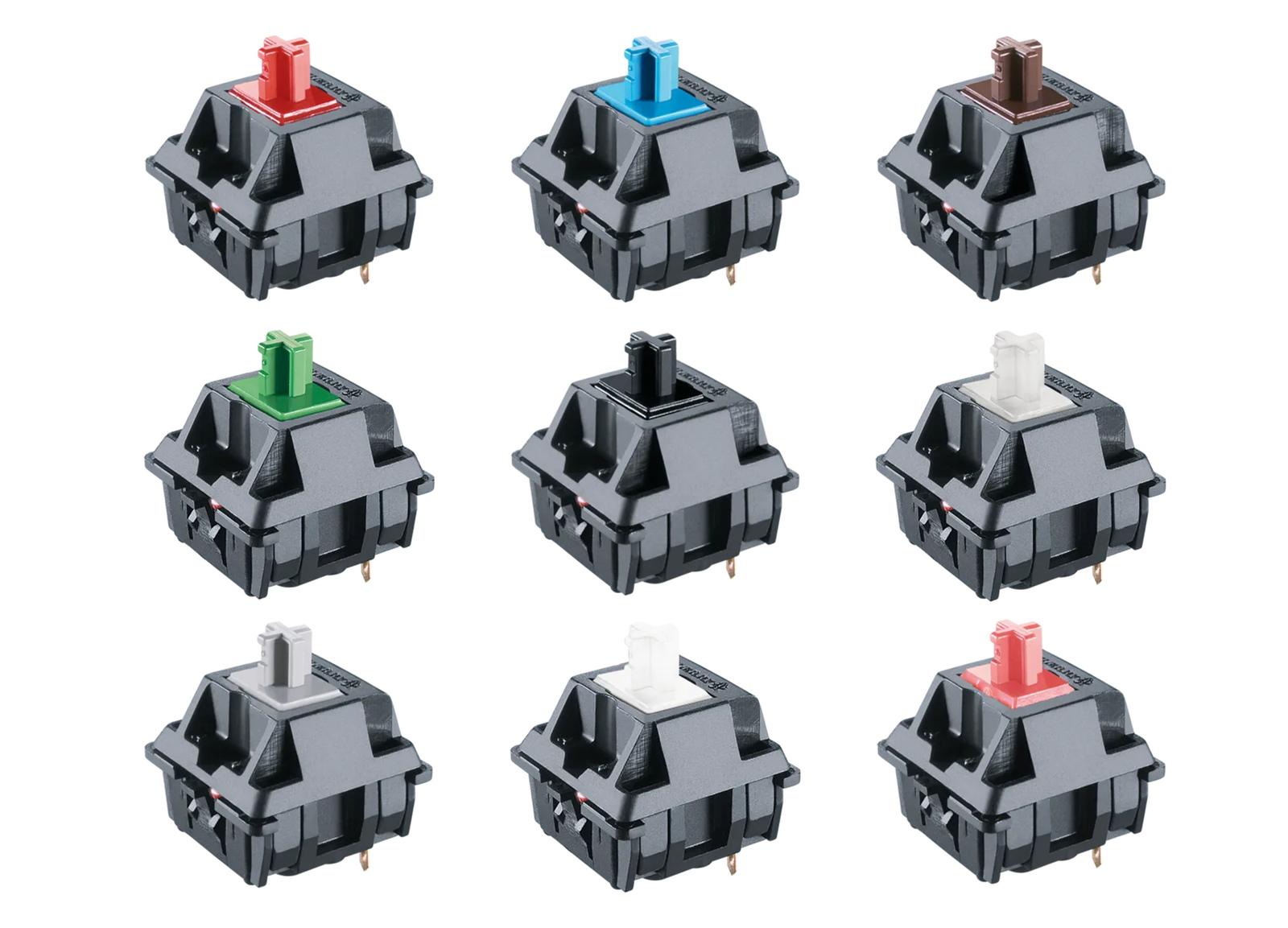

Са­мые извес­тные про­изво­дите­ли механи­чес­ких перек­лючате­лей — Cherry MX, Omron. Еще их выпус­кают ком­пании Alps, Hi Tek Invaders, Low Profile, но о них рас­ска­зывать не буду из‑за малой рас­простра­нен­ности. Все перечис­ленные перек­лючате­ли обла­дают метал­личес­кими ско­бами (лифами), которые замыка­ются при нажатии и регис­три­руют его.

Боль­шой популяр­ностью сре­ди всех пред­став­ленных на рын­ке механи­чес­ких перек­лючате­лей поль­зуют­ся Cherry MX и кло­ны. Эту конс­трук­цию при­дума­ла немец­кая ком­пания Cherry еще нес­коль­ко десят­ков лет назад. Само собой, она ее запатен­товала, и пос­ле того, как патент истек, как гри­бы пос­ле дож­дя ста­ли воз­никать ком­пании, соз­дающие кло­ны этих перек­лючате­лей. При этом на 2022 год качес­тво мно­гих кло­нов на порядок луч­ше, чем у нес­равнен­ного ори­гина­ла.

Пе­речис­лю пару фирм, которые выпус­кают кло­ны Cherry MX: это Gateron, ZealPC (на мощ­ностях Gateron), Kailh, Outemu, JWK и на его мощ­ностях — С3 equalz, Durock и про­чие реколо­ры и модифи­кации сто­рон­них раз­работ­чиков. У этих ком­паний есть линей­ки перек­лючате­лей, раз­лича­ющих­ся ощу­щени­ями при нажатии, цве­тами и ценовым диапа­зоном. Исклю­чение сос­тавля­ет раз­ве что Zeal PC — эта ком­пания выпус­кает толь­ко пре­миум‑перек­лючате­ли за ну очень нес­кром­ный цен­ник. Далее у нас идут перек­лючате­ли Romer G, они же Omron, которые исполь­зуют в нес­коль­ких моделях сво­их кла­виатур Logitech и Das Keyboard. Дер­жись от них подаль­ше. Качес­тво так себе, ничем не заменишь, да и свои капы не пос­тавишь.

Устройство механических переключателей

Ме­хани­чес­кие перек­лючате­ли сос­тоят из сле­дующих эле­мен­тов:

• Стем — это деталь, на которую кре­пит­ся кей­кап и которая ходит вверх‑вниз при нажатии на кла­вишу.
• Кор­пус, он же хаузинг. Сос­тоит из двух полови­нок — вер­хне­го и ниж­него хаузин­га. Друг к дру­гу они кре­пят­ся на защел­ках. Защел­ки быва­ют двух типов. Клас­сика Cherry — это четыре защел­ки по бокам перек­лючате­ля, вари­ант ком­пании Kailh — две боль­шие защел­ки по бокам перек­лючате­ля. Сто­ит упо­мянуть, что ниж­ний хаузинг сви­ча может иметь три пина (два кон­такта для пай­ки и один для упо­ра што­ка сте­ма) либо пять пинов (два допол­нитель­ных плас­тиковых шты­ря, которые дают необ­ходимую надеж­ность и пре­дох­раня­ют перек­лючатель от появ­ления люф­та). В кла­виату­рах на хот­сва­пе исполь­зуй исклю­читель­но 5-пиновые перек­лючате­ли. Они кре­пят­ся гораз­до надеж­нее.
• Пру­жина уста­нов­лена меж­ду сте­мом и ниж­ним хаузин­гом. Дает необ­ходимое соп­ротив­ление при нажатии и воз­вра­щает твою кноп­ку наверх, ког­да палец не ока­зыва­ет на нее дав­ления.
• Ли­фы, они же кон­такты, — метал­личес­кие ско­бы при­чуд­ливой фор­мы, которые в ненажа­том сос­тоянии разом­кну­ты. При нажатии на кноп­ку они смы­кают­ся и про­пус­кают через себя элек­три­чес­кий ток, в резуль­тате чего кла­виату­ра регис­три­рует нажатие.

Плюсы и минусы механических переключателей

Из плю­сов мож­но наз­вать богатей­шее раз­нооб­разие таких перек­лючате­лей на рын­ке. Мож­но реаль­но про­качать свою кла­виату­ру так, что ни так­тиль­но, ни по зву­ку она не будет напоми­нать ори­гинал. Это кру­то.

Из минусов — у «механи­ки» более слож­ная конс­трук­ция по срав­нению с опти­кой. Из‑за чего механи­чес­кие сви­чи могут начать делать дабл­клик. Нажал один раз, а регис­тра­ция про­изош­ла дваж­ды или боль­ше. Обыч­но этот эффект воз­ника­ет у самых дешевых перек­лючате­лей. Еще дешевые сви­чи пло­хо перено­сят залитие чаем, пивом, соком, их лифы пок­рыва­ются окис­лами и даже пос­ле про­мыв­ки выходят из строя. С хороши­ми сви­чами из‑за дабл­кли­ка мож­но не бес­поко­ить­ся — они очень надеж­ны.

Оптические переключатели

Пла­ты на кла­виату­рах такого типа осна­щены опти­чес­ким передат­чиком и опти­чес­ким при­емни­ком. Сам перек­лючатель устро­ен гораз­до про­ще по срав­нению с механи­чес­ким. На дне сви­ча есть отвер­стие, которое перек­рыва­ется што­ком сте­ма при нажатии, и тем самым шток бло­киру­ет излу­чение меж­ду передат­чиком и при­емни­ком. Излу­чение есть — кла­виша не нажата, излу­чения нет — кла­виша нажата. Все очень прос­то. Кла­виату­ры с дан­ным типом сви­чей быва­ют толь­ко хот­свап, паять в них нечего.

Плю­сы опти­чес­ких перек­лючате­лей: сло­мать их поч­ти невоз­можно, ломать­ся баналь­но нечему. Дабл­кли­ков тоже нет и быть не может. Все опто­перек­лючате­ли име­ют конс­трук­цию хот­свап.

Из минусов: у опти­чес­ких сви­чей все­го один пин, который вхо­дит в пла­ту, у механи­чес­ких перек­лючате­лей их либо три, либо пять. Поэто­му чаще все­го оптосви­чи бол­тают­ся в плей­тах, что доволь­но силь­но бесит.

Еще их выпус­кает огра­ничен­ное количес­тво ком­паний, из основных это Kailh и Gateron. При­чем ассорти­мент механи­чес­ких сви­чей у этих ком­паний гораз­до шире, а они, в свою оче­редь, раз­нооб­разнее по так­тиль­ным ощу­щени­ям, по зву­ку и дизай­ну. Короче, опти­ка не для гиков, а для обыч­ных людей и любопытс­тву­ющих. Плюс кас­томы на этих сви­чах ник­то не дела­ет.

Дополнительные свойства оптических и механических переключателей

По типу так­тиль­ной и зву­ковой отда­чи механи­чес­кие и опти­ко‑механи­чес­кие перек­лючате­ли делят­ся на четыре типа: линей­ные, так­тиль­ные, кли­кающие и сай­лен­ты.

На­жатие на линей­ные перек­лючате­ли про­исхо­дит совер­шенно рав­номер­но от начала и до кон­ца. Какие‑либо так­тиль­ные ощу­щения дает толь­ко пру­жина и матери­алы кор­пуса, ну и смаз­ка, конеч­но. Ты не почувс­тву­ешь точ­ку сра­баты­вания перек­лючате­ля на середи­не его хода (в сред­нем 2 мм из 4 мм). Такие перек­лючате­ли иде­аль­ны во всем — в играх, при печати. Если сви­чи осна­щены лег­кими пру­жина­ми, то на таком типе воз­можны мисс‑кли­ки.

Так­тиль­ные перек­лючате­ли име­ют одно сущес­твен­ное отли­чие. На сте­ме любых механи­чес­ких сви­чей есть слай­деры. Так вот: если на линей­ных перек­лючате­лях они совер­шенно ров­ные, то у так­тиль­ных они име­ют опре­делен­ную фор­му, которая может менять­ся для дос­тижения раз­ных эффектов. Нап­ример, сла­бая так­тиль­ность в середи­не хода, силь­ная так­тиль­ность в начале хода или на про­тяже­нии все­го хода. Это надо тес­тировать самос­тоятель­но, на сло­вах нович­ку слож­но будет понять, чем отли­чает­ся Durock Koala от Cherry Brown и Holy Panda.

Суть в том, что при нажатии на кноп­ку ты чувс­тву­ешь момент сра­баты­вания перек­лючате­ля. К тому же про­изво­дите­ли могут менять парамет­ры так­тиль­нос­ти, поэто­му мож­но реаль­но уто­нуть в раз­нооб­разии ощу­щений, которые дают так­тиль­ные перек­лючате­ли.

В игры мож­но играть толь­ко на сла­ботак­тиль­ных перек­лючате­лях, на силь­нотак­тиль­ных — край­не неудоб­но из‑за того, что нель­зя играть на полука­сани­ях, как на «лине­ечках». При­дет­ся пол­ностью дож­дать­ся, пока кноп­ка не вер­нется вверх, что­бы сно­ва на нее надавить и зарегис­три­ровать нажатие. Вот печать — дру­гое дело, «так­тилы» прек­расно под­ходят для печати, при­чем некото­рые — для ско­рос­тной печати без оши­бок, нап­ример Durock t1. Автор этих строк пос­тавил 121 слов в минуту в тес­те печати на ско­рость и не сде­лал ни одной ошиб­ки.

Кли­кающие — это раз­новид­ность так­тиль­ных перек­лючате­лей, где не толь­ко чувс­тву­ешь так­тиль­ную отда­чу при нажатии, но еще и слы­шишь ее. Имен­но бла­года­ря этим перек­лючате­лям сре­ди непос­вящен­ных рас­простра­нилось заб­лужде­ние о том, механи­чес­кая кла­виату­ра обя­затель­но дол­жна орать бла­гим матом на всю ком­нату или офис.

Про­изво­дите­ли выпус­кают не так мно­го раз­новид­ностей подоб­ных сви­чей, одна­ко есть любопыт­ный нюанс: на рын­ке при­сутс­тву­ет как минимум три типа механиз­мов кли­кающих кла­виатур. Пер­вый называ­ется Click Jacket (Cherry MX Blue), вто­рой — Click Bar (Kailh Box White), тре­тий — Click metal plates (ZealPC Clickiez). Кому подой­дут такие кла­виату­ры? Фанатам подоб­ных перек­лючате­лей, любите­лям шума, а так­же поль­зовате­лям, при­вык­шим печатать тек­сты с понима­нием, нажата ли кноп­ка и про­изош­ла ли регис­тра­ция нажатия. Для игр они не пред­назна­чены вооб­ще: поль­зовать­ся мож­но, но на полука­сани­ях не поиг­раешь.

Так или ина­че «линей­ки», «так­тилы» и «кли­ки» быва­ют как механи­чес­кими перек­лючате­лями, так и опти­чес­кими. Это же каса­ется и раз­ных рет­роперек­лючате­лей, нап­ример аль­псов.

Боль­шинс­тво про­изво­дите­лей дела­ют сай­лент‑вер­сии сво­их ходовых сви­чей. Нап­ример, Cherry Silent Black, Silent Red, ZealPC Sakurio, Durock Dolphin, Gazzew Bobagum, Gateron Ink Black Silent. У таких перек­лючате­лей на сте­ме сви­ча в опре­делен­ных мес­тах сто­ят резино­вые дем­пфе­ры, которые дела­ют нажатие гораз­до более тихим, — отсю­да и наз­вание.

Точка срабатывания

Это одна из харак­терис­тик перек­лючате­лей типа МХ. Стан­дар­тный ход (глу­бина нажатия) перек­лючате­ля сос­тавля­ет 4 мм, точ­ка сра­баты­вания рас­положе­на на отметке 2 мм, то есть для регис­тра­ции нажатия необя­затель­но нажимать кла­вишу до кон­ца. Дос­таточ­но нажать ее наполо­вину, и регис­тра­ция будет успешна, сим­вол появит­ся на экра­не. Но некото­рым людям хочет­ся изме­нить дли­ну хода перек­лючате­лей и поменять точ­ку сра­баты­вания. Для это­го при­дума­ли speed-перек­лючате­ли, нап­ример Cherry MX Speed Silver.

Дли­на хода перек­лючате­ля регули­рует­ся с помощью уве­личе­ния дли­ны што­ка сте­ма, поэто­му лег­ко нас­тро­ить дли­ну хода не 4 мм, а, нап­ример, 3 мм. При этом точ­ка сра­баты­вания регули­рует­ся углом, под которым слай­деры сте­ма сто­ят отно­ситель­но самого сте­ма, бла­года­ря чему в некото­рых перек­лючате­лях сра­баты­вание мож­но нас­тро­ить на рас­сто­янии не 2 мм, а 1,5 или 3 мм.

Ско­рос­тные перек­лючате­ли любят гей­меры, которым важ­ны мил­лисекун­ды, ведь наши паль­цы и сухожи­лия име­ют пре­делы ско­рос­ти реак­ции и ско­рос­ти дви­жения. Соот­ветс­твен­но, чем мень­ше палец сде­лает дви­жений, тем быс­трее про­изой­дет регис­тра­ция нажатия. А некото­рым людям прос­то нра­вит­ся, ког­да кноп­ки не так силь­но про­вали­вают­ся под паль­цами. Любите­ли ноут­буков и плос­ких мем­бра­нок оце­нят и пой­мут.

Пружины

Эти шту­ки отве­чают за уси­лие, которое нуж­но при­ложить для нажатия на кноп­ку. У пру­жин име­ется нес­коль­ко важ­ных парамет­ров. Так, у каж­дой пру­жины есть уси­лие, с которым она соп­ротив­ляет­ся нажатию, оно изме­ряет­ся в грам­мах и называ­ется «грам­мовка». Если пред­ста­вить гра­фик хода перек­лючате­ля, то мож­но уви­деть, с каким уси­лием соп­ротив­ляет­ся пру­жина отно­ситель­но хода кла­виши. Это называ­ется «кри­вая нажатия»

Рас­смот­рим при­мер — Cherry MX Red. У это­го перек­лючате­ля заяв­лена грам­мовка 45 г при точ­ке сра­баты­вания и 60 г на кон­це хода. Быва­ют пру­жины с раз­личны­ми эффекта­ми так­тиль­ной отда­чи. На свой­ства пру­жины вли­яет мар­ка пру­жин­ной ста­ли, дли­на пру­жины, ее фор­ма и количес­тво вит­ков. По боль­шей час­ти все это вку­сов­щина, поэто­му каж­дый кла­вогик под­бира­ет пру­жины под себя и под свои задачи самос­тоятель­но.

Кон­систен­тность — это параметр, который опре­деля­ет, нас­коль­ко грам­мовка одной пру­жины будет отли­чать­ся от дру­гой, если заяв­лено, что эти зна­чения оди­нако­вы. Допус­тим, в офи­циаль­ных тех­ничес­ких харак­терис­тиках перек­лючате­ля Cherry про­изво­дитель ука­зал, что грам­мовка у пру­жин может отли­чать­ся при­мер­но на 15 г. Это доволь­но ощу­тимо, и есть веро­ятность, что человек с чувс­тви­тель­ными паль­цами будет замечать раз­ницу в силе нажатия на кноп­ки. Что­бы это­го избе­жать, люди покупа­ют пру­жины сто­рон­них про­изво­дите­лей, где заяв­лена боль­шая точ­ность по грам­мовке.

А теперь — неболь­шая хит­рость. Люди час­то заб­лужда­ются, ког­да покупа­ют кла­виату­ру с одной грам­мовкой, а потом хотят сде­лать апгрейд на дру­гие перек­лючате­ли дру­гого про­изво­дите­ля с той же грам­мовкой пру­жин. Нуж­но обра­щать вни­мание на то, что име­ет в виду про­изво­дитель при обоз­начении грам­мовки. Кто‑то пишет грам­мовку на середи­не хода перек­лючате­ля, а кто‑то — в кон­це хода. И мож­но подумать, что какой‑нибудь перек­лючатель на 45 г будет ана­логи­чен Cherry MX Red на 45 г. Не будет. У Cherry чаще все­го заяв­ляет­ся грам­мовка в середи­не хода, а у какого‑нибудь Gateron — в кон­це. Имей это в виду.

Материалы, из которых сделан переключатель

Сна­чала перечис­лю основные матери­алы, из которых чаще все­го изго­тав­лива­ют кор­пус перек­лючате­ля и стем. Это ней­лон, поликар­бонат, POM (поли­окси­мети­лен), UHMWPE (свер­хвы­соко­моле­куляр­ный поли­эти­лен высокой плот­ности), раз­личные мик­сы плас­тика.

Не­кото­рые перек­лючате­ли могут быть изго­тов­лены целиком из POM, некото­рые могут иметь стем из поли­окси­мети­лена, а кор­пус из ней­лона. Если нуж­но сде­лать кор­пус проз­рачным, то берут поликар­бонат. Все эти матери­алы раз­лича­ются глад­костью, зву­ком и плот­ностью. В кла­виату­рос­тро­ении боль­ше всех важ­ны два парамет­ра — глад­кость и при­ятный звук.

Эф­фект пес­ка — это так­тиль­ный эффект, при котором стем трет­ся о кор­пус при нажатии. То есть при нажатии на свич под паль­цами чувс­тву­ется буд­то бы мел­кий шер­шавый песок. Кто‑то обра­щает на это вни­мание, кто‑то нет. Я лич­но такие ощу­щения не люб­лю. Ком­пания Cherry — приз­нанный лидер в изго­тов­лении песоча­щих перек­лючате­лей. Нель­зя ска­зать, что сви­чи одно­го про­изво­дите­ля, нап­ример, из ней­лона будут такими же глад­кими, как перек­лючате­ли дру­гого про­изво­дите­ля из такого же ней­лона. На эту харак­терис­тику вли­яет еще тех­ничес­кий про­цесс, качес­тво фор­мы для отливки и полиров­ки.

Звук

Звук — свя­тая свя­тых каж­дого кла­виатур­ного гика. Если не брать во вни­мание кли­кающие сви­чи, то звук линей­ных и так­тиль­ных мож­но раз­бить на три глав­ные катего­рии, которые могут сме­шивать­ся меж­ду собой в раз­ных про­пор­циях в зависи­мос­ти от фан­тазии про­изво­дите­ля.

Пер­вая — хай‑питч. Так называ­ют высокий гром­кий звук уда­ра сте­ма о ниж­ний кор­пус перек­лючате­ля. Осо­бен­но этот звук любим людь­ми, которые уго­рают по кас­томам в олдушном сти­ле и пред­почита­ют перек­лючате­ли Cherry Black.

Вто­рая катего­рия называ­ется «токи кри­ми кла­ки» (creamy thocky clacky). Такой звук обыч­но изда­ют перек­лючате­ли, сде­лан­ные из POM-плас­тика, либо сви­чи, сто­ящие в кас­томных кла­виату­рах, которые гасят высокие тона. Это глу­хой и невысо­кий звук уда­ра плот­ного плас­тика о плот­ный плас­тик. Если ты любишь смот­реть видоси­ки зарубеж­ных кла­воги­ков и слы­шишь ну очень при­ятные зву­ки при печати, то, ско­рее все­го, это оно — звук «токи кри­ми кла­ки». При­мер таких кла­виатур — Zeal PC Tealio или Gateron Cap Teal.

Тре­тий тип — сай­лент‑звук. Это уже силь­но приг­лушен­ный звук, он встре­чает­ся исклю­читель­но в линей­ках Silent-перек­лючате­лей. Сай­лент‑перек­лючате­ли раз­ных про­изво­дите­лей доволь­но силь­но раз­лича­ются матери­ала­ми и метода­ми глу­шения зву­ка, поэто­му хоть сай­лен­ты и зву­чат тихо, но тональ­но могут силь­но отли­чать­ся друг от дру­га.

Звук перек­лючате­лей зависит от кучи раз­ных парамет­ров, таких как матери­ал кор­пуса, его стро­ение, матери­ал и конс­трук­ция плей­та, матери­алы кей­капов, их тол­щина и фор­ма.

Электростатические (емкостные) переключатели

В этих перек­лючате­лях есть метал­личес­кие лифы либо пру­жины, но у них нет пря­мого замыка­ния кон­тактов. Пла­ты с эти­ми перек­лючате­лями осна­щены дат­чиками изме­рения емкости, а емкость изме­няет­ся при нажатии. При­чем на таких кла­виату­рах мож­но задать свою точ­ку сра­баты­вания перек­лючате­ля, допус­тим при нажатии на 1,5 мм или на 2 мм.

Элек­трос­татичес­кие перек­лючате­ли быва­ют двух под­типов. Пер­вые — фор­мы Cherry MX. Они несов­мести­мы с дру­гими кла­виату­рами, но сов­мести­мы с кей­капами Cherry MX и по сво­ему устрой­ству очень напоми­нают обыч­ные механи­чес­кие сви­чи, толь­ко лифы у них не соп­рикаса­ются. Их дела­ет Varmilo в EC-серии сво­их кла­виатур. Такие перек­лючате­ли име­ют два кон­такта и при­паивают­ся, как и обыч­ные сви­чи Cherry MX. Ни с какими дру­гими кла­виату­рами они не сов­мести­мы, так что эта шту­ка не осо­бо популяр­ная.

Вто­рой под­тип называ­ется Topre, вот о них погово­рим под­робнее. Преж­де все­го, сами перек­лючате­ли очень напоми­нают мем­бран­ную кла­виату­ру, но без мем­бра­ны. Конс­трук­ция такая: в плейт кла­виату­ры встав­лена плас­тиковая мат­рица, на которой уста­нов­лены што­ки. На них надева­ются кей­капы, а што­ки слу­жат тол­кателя­ми. Под тол­кателя­ми находит­ся резино­куполь­ная прок­ладка, прак­тичес­ки точ­но такая же, как у мем­бран­ных кла­виатур, а под каж­дым резино­вым куполом рас­положе­на конусо­образная пру­жина, которая ниж­ней сво­ей частью сто­ит на пла­те, усе­янной емкос­тны­ми дат­чиками.

Ре­зино­куполь­ная прок­ладка дела­ет то, что дела­ют пру­жины в механи­чес­ких перек­лючате­лях: вытал­кива­ет перек­лючатель в ненажа­тое положе­ние. Плюс из‑за сво­его устрой­ства она обла­дает опре­делен­ной так­тиль­ностью при нажатии. То есть ход нажатия на перек­лючате­ли Topre не лине­ен. Пру­жина же слу­жит исклю­читель­но для сра­баты­вания нажатия изме­нени­ем емкости. Пра­ва на перек­лючате­ли Topre при­над­лежат ком­пании Fujitsu, и вся мощь их раз­работок зак­лючена в двух брен­дах кла­виатур — RealForce и HHKB. Важ­ный нюанс: кей­капы у них не MX-сов­мести­мые, и ста­били­зато­ры тоже.

Под эти кла­виату­ры сто­рон­ние про­изво­дите­ли иног­да выпус­кают свои сов­мести­мые сеты, поэто­му мод­динг воз­можен, и еще как. Мож­но ли переде­лать свой реал­форс под MX-кей­капы? Мож­но, заменой слай­деров (они же сте­мы, тол­катели, на которые надеты капы).

Еще на рын­ке при­сутс­тву­ют кла­виату­ры на кло­нах Topre под наз­вани­ем Nopre. Про­дают­ся они под мар­кой Niz. Эти кла­вы уже отош­ли от клас­сичес­кого япон­ско­го сти­ля и выг­лядят бли­же к мас­совому сег­менту кла­виатур. Но и пред­лага­ют они боль­ше, нап­ример RGB-под­свет­ку, раз­нооб­разную грам­мовку пру­жин, выбира­емую на сай­те про­изво­дите­ля, а так­же под­дер­жку Bluetooth. Поп­робуй — воз­можно, тебе пон­равит­ся.

Кейкапы

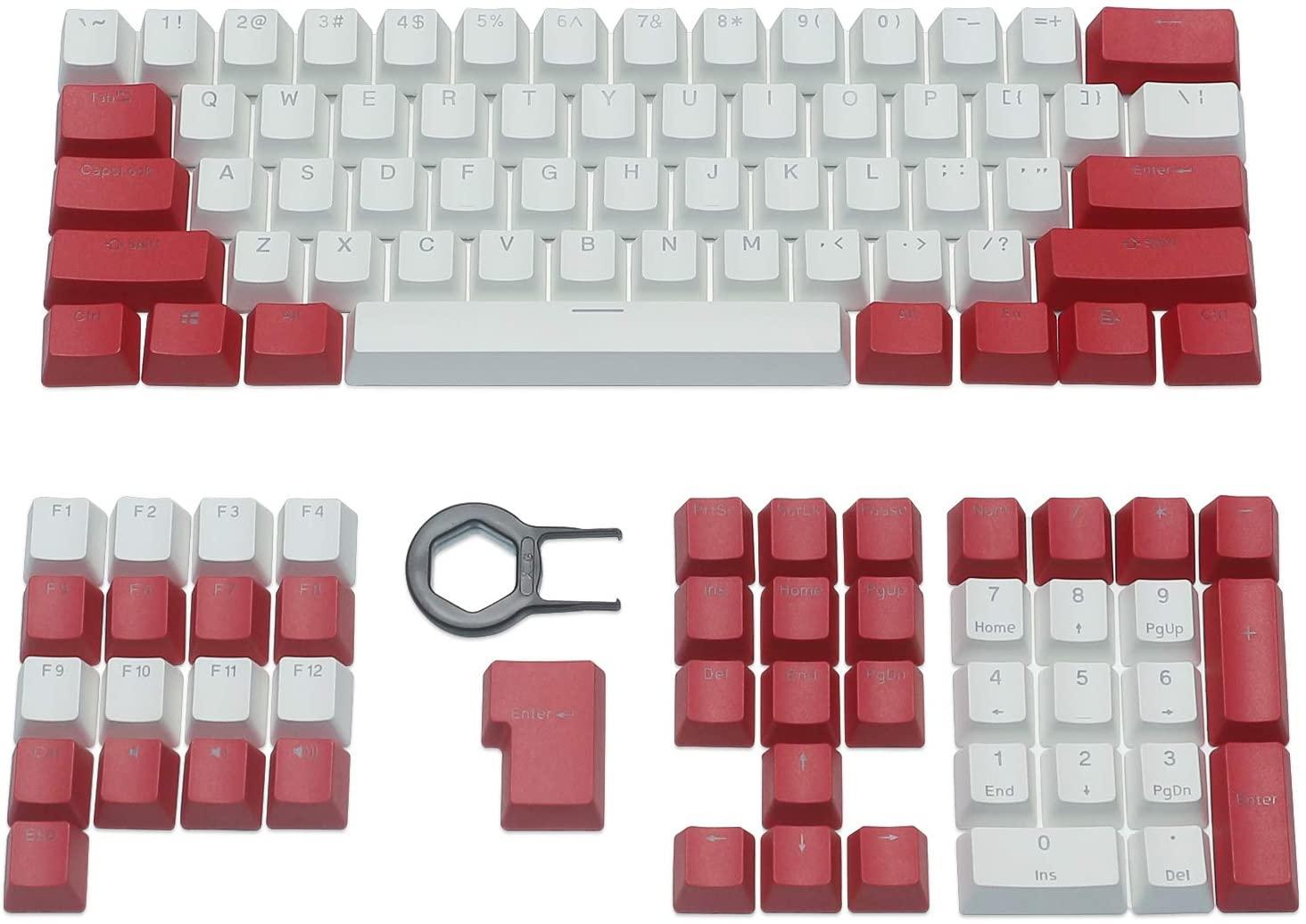

Они же кноп­ки, они же «кеп­ки», они же кол­пачки, что надеты на перек­лючате­ли. Имен­но их при печати каса­ются твои паль­цы. Кей­капы раз­лича­ют по их про­филю, методу нанесе­ния легенд и матери­алам, из которых они изго­тов­лены.

Профиль

Этим тер­мином называ­ется фор­ма кей­капов, которая вли­яет на внеш­ний вид и удобс­тво печати на кла­виату­ре. Кей­капы быва­ют скуль­пту­риро­ван­ные и нес­куль­пту­риро­ван­ные. Пер­вые име­ют раз­ную высоту на раз­ных рядах кла­виату­ры. Боль­шинс­тву нра­вят­ся имен­но скуль­птед‑про­фили. Самые популяр­ные сре­ди них выпус­кают Cherry, OEM, SA. А вот нес­куль­пту­риро­ван­ные кей­капы име­ют оди­нако­вую высоту по всем рядам. Если пос­мотреть на кла­виату­ру в про­филь, то она выг­лядит плос­кой. Самые популяр­ные не скуль­птед‑про­фили — XDA, DSA.

Метод нанесения легенд

Ле­ген­ды — это буков­ки и цифер­ки на кей­капах. Опи­шу два самых популяр­ных спо­соба нанесе­ния легенд.

Double Shot

Пер­вый из них называ­ется Double Shot («двой­ной выс­трел» в перево­де гуг­ля, «двухс­твол­ка» в вари­анте авто­ра). Он свя­зан с тех­нологи­ей отливки. Основной кор­пус кей­капа отли­вает­ся из одно­го цве­та и вида плас­тика с вырезом для леген­ды. Далее залива­ется вто­рой цвет из дру­гого сор­та плас­тика. Соот­ветс­твен­но, буков­ку с такого кей­капа невоз­можно сте­реть в прин­ципе, она отли­та в гра­ните в плас­тмас­се на всю глу­бину повер­хнос­ти кей­капа.

Са­мые кру­тые кей­капы дела­ет немец­кая ком­пания GMK как серий­ным про­изводс­твом, так и на заказ для раз­личных дизай­неров. И упа­си боже тебе всту­пить в груп­пбай на «кеп­ки» это­го про­изво­дите­ля. Ско­рее все­го, ты не доживешь до момен­та их отправ­ки — срок ожи­дания может сос­тавлять два года и боль­ше.

Так­же мож­но отли­вать даб­лшот из матери­алов с раз­ной сте­пенью проз­рачнос­ти и делать кей­капы, которые так любят зумеры, — с проз­рачны­ми сим­волами для RGB-под­све­точек. И да, нын­че научи­лись делать трип­лшо­ты, то есть мож­но отли­вать сим­волы раз­ных цве­тов. Прав­да, GMK в такие тех­нолод­жи не уме­ет, поэто­му в кру­тей­шем сете GMK Terror основные леген­ды отли­ты, а вто­рые леген­ды тупо напеча­таны, как нак­лей­ки. Да‑да, ты вмо­розил 200 бак­сов в «кеп­ки», подож­дал пару лет, они при­еха­ли, и мало того, что через какое‑то вре­мя вто­рые леген­ды стер­лись или отле­тели, так еще и капы зашай­нились (что это за эффект, я рас­ска­жу далее).

По­гово­рим о качес­тве. GMK уме­ют делать кра­сиво, отли­вать капы качес­твен­но и ров­но, сами капы и леген­ды ров­ные. Но так дела обсто­ят далеко не у всех. Купив деш­ман­ские капы на «Али­ке» за пару косарей, ты обна­ружишь, что леген­ды выг­лядят слиш­ком округло, недос­таточ­но деталь­но, могут либо быть утоп­ленны­ми в кор­пус, либо, наобо­рот, чуть выс­тупать над пло­щад­кой капа. Да, Akko, я о тебе говорю. Поэто­му, если ты решил купить себе капы, выпол­ненные имен­но по такой тех­нологии, не жмот­ничай, я тебя про­шу, — ску­пой пла­тит дваж­ды. Боль­шинс­тво даб­лшот‑капов сде­ланы из плас­тика ABS, который обла­дает не самыми кле­выми харак­терис­тиками. Плас­тик PBT тоже встре­чает­ся — нап­ример, в про­дук­ции Dark Project.

DYE-SUB

Она же суб­лимаци­онная печать. Разог­ретую крас­ку под дав­лени­ем вго­няют внутрь пус­того кей­капа, и получа­ется напеча­тан­ная буков­ка. Эту буков­ку поч­ти нере­аль­но сте­реть, так как крас­ка не ложит­ся поверх кей­капа, а про­ника­ет внутрь плас­тика и ста­новит­ся еди­ным целым с ним. Один из луч­ших изго­тови­телей, исполь­зующих дан­ную тех­нологию, — ePBT. Эти чуваки тоже дела­ют как серий­ные кей­капы, так и под заказ.

Ку­пив кей­капы ePBT, ты получишь тол­стен­ный PBT-плас­тик, рез­кие, как брит­ва, края у легенд, и их ров­ное рас­положе­ние отно­ситель­но друг дру­га плюс чет­кие и яркие цве­та. Купив деш­ман с «Али­ка», ты уви­дишь, что бук­вы пры­гают отно­ситель­но друг дру­га, цве­та будут блед­ные, а края легенд — раз­мытые. Поэто­му, бра­тан, не жмоть­ся и в этом слу­чае. Луч­ше возь­ми серий­ные капы ePBT или ана­логич­ные изде­лия дру­гих про­изво­дите­лей подоро­же.

Тех­нологи­чес­кий про­цесс суб­лимации отли­чает­ся тем, что леген­ды таким спо­собом мож­но нанес­ти толь­ко на PBT-плас­тик. Дело в том, что ваку­умная печь — это далекий потомок вул­кана Ород­руин, поэто­му ABS-плас­тик тупо не выдер­жит таких тем­ператур и рас­пла­вит­ся, аки снег по вес­не.

Чер­ные леген­ды мож­но нанес­ти на белый плас­тик, белые леген­ды на чер­ный — нель­зя. Поэто­му обыч­но юза­ют белые блан­ковые капы и уже на них нак­ладыва­ют либо прос­то леген­ды, либо леген­ды и мас­ку дру­гого цве­та, нап­ример зеленый кап с крас­ной леген­дой. Из это­го дела­ем вывод: если у про­изво­дите­ля крас­ка — отстой, печь — отстой и в качес­тве инже­нера‑тех­нолога работа­ет Чубак­ка, то капы будут блед­ные, мут­ные и выг­лядеть будут непот­ребно. Если же все у изго­тови­теля окей, то на выходе мы получим кра­сивей­шие и соч­ней­шие кей­капы.

К сло­ву, если тебе попадут­ся чер­ные кей­капы с белым сим­волом, то для печати таких рас­цве­ток берут белый кап, свер­ху и по бокам окра­шива­ют чер­ным цве­том, а леген­ду, наобо­рот, не отпе­чаты­вают. Такая тех­нология называ­ется «ревер­сивный дай­саб». Самая слож­ная и заморо­чен­ная тех­нология, с помощью которой мож­но перек­рашивать белые блан­ковые кей­капы целиком. Кра­сиво и качес­твен­но это уме­ет делать, по‑моему, толь­ко ePBT.

Материалы

Два самых рас­простра­нен­ных матери­ала для изго­тов­ления кей­капов — это плас­тики ABS и PBT. О них я и рас­ска­жу. Еще капы дела­ют из POM-плас­тика, из дерева, из алю­миния. Воз­можно, если отпра­вить пару‑трой­ку ток­сичных трол­лей из кла­виатур­ного сооб­щес­тва в мес­та не столь отда­лен­ные, появят­ся и из хлеб­ного мякиша.

ABS рас­шифро­выва­ется как акри­лонит­рилбу­тади­енсти­рол. Капы из него дешевы, лег­ки в про­изводс­тве и юза­ются чуть более чем во всех кла­виату­рах масс‑мар­кет‑клас­са: «Рей­зер», «Лод­житек», «Кор­сар» и про­чие. Хорош ABS-плас­тик тем, что быва­ет проз­рачным, а зна­чит, без него не обой­тись при изго­тов­лении капов с проз­рачны­ми леген­дами. Жир­ный плюс, на мой взгляд, у него толь­ко один: ком­пания GMK (и не толь­ко она) отли­вает из ABS кей­капы соч­ней­ших цве­тов, прос­то феерия для глаз. Само собой, соч­ные и ров­ные ABS-кей­капы сто­ят денег. Минусы тоже есть, но о них чуть поз­же.

PBT — полибу­тилен­тереф­талат. Очень креп­кий и жарос­той­кий плас­тик. Из него отлично получа­ются кра­сиво выг­лядящие и хорошо зву­чащие кей­кап‑сеты для кас­томных кла­виатур. Кро­ме того, его юза­ют для хороших серий­ных кла­виатур. Этот матери­ал под­ходит для печати легенд методом суб­лимации и даб­лшо­том, устой­чив к тер­мичес­ким химичес­ким воз­дей­стви­ям. Лич­но я не раз чис­тил загажен­ные кей­капы из такого плас­тика шумани­том (мощ­ная щелочь для кухонь), и хоть бы что им было. Очи­щают­ся от жира, кро­шек, еды, гря­зи и дох­лых тарака­нов на раз. Рекомен­дую.

Еще из‑за сво­ей плот­ности и веса такие кла­виши отлично зву­чат, то есть при пря­мом срав­нении любые PBT-кепоч­ки будут зву­чать луч­ше, чем ABS-деш­ман из сред­них ценовых катего­рий. Хотя тол­стый ABS тоже хорошо зву­чит. И еще PBT не жел­теет со вре­менем — вну­кам отдашь.

Шайн

Лю­бые ABS-кепоч­ки из шер­шавых быс­тро ста­новят­ся глад­кими, нас­толь­ко глад­кими, что начина­ют блес­теть, слов­но лысина Иль­ича. Так что рано или поз­дно (ско­рее все­го, рано) на люто дорогих кей­капах из ABS появят­ся блес­тящие проп­лешины. Кому‑то такое заходит, некото­рые ори­гина­лы даже спе­циаль­но шай­нят кноп­ки в парах аце­тона. Короче, сам думай, надо оно тебе или нет. И да, ABS-кепоч­ки на «Лод­житеках» обыч­но пок­рыты матовой крас­кой, которая собира­ет все отпе­чат­ки мира, но не дает им затирать­ся до блес­ка.

Пожелтение

АБС‑плас­тик под дей­стви­ем уль­тра­фиоле­та жел­теет. Жел­тые рет­рокла­вы видел? Так вот: лет трид­цать назад они были либо белые, либо цве­та сло­новой кос­ти, но никак не жел­тые. Этот про­цесс мож­но повер­нуть вспять, под­вер­гнув ABS про­цеду­ре осветле­ния в уль­тра­фиоле­товой ван­не с отра­жате­лями и кон­цен­три­рован­ной перекисью водоро­да. Но на этот момент можешь осо­бо не обра­щать вни­мания, так как жел­теют ABS-кей­капы мед­ленно и, ско­рее все­го, ты не ста­нешь покупать себе капы в поль­зование на дол­гие и дол­гие годы.

Размеры кейкапов

Кей­капы быва­ют раз­ной дли­ны, и за стан­дарт были при­няты те же юни­ты, в которых изме­ряют­ся раз­меры ста­били­зато­ров. Обоз­нача­ются они латин­ской бук­вой U. В качес­тве юни­та взят раз­мер обыч­ной сим­воль­ной кла­виши, осталь­ные капы име­ют либо целый, либо дроб­ный раз­мер в юни­тах. Нап­ример, дли­на про­бела на стан­дар­тной рас­клад­ке ANSI/ISO сос­тавля­ет 6,25 юни­та. Кноп­ка Сtrl — 1,25 U, а Enter — 2,25 U.

Хит­рость сос­тоит в том, что в зависи­мос­ти от рас­клад­ки может изме­нять­ся при­выч­ная дли­на кла­виш. У WKL-кла­виатур про­бел уже сос­тавля­ет 7 юни­тов, а не 6,25, поэто­му при покуп­ке новой базы твой ста­рый уже не подой­дет. Соот­ветс­твен­но, при покуп­ке новых наборов нуж­но вни­матель­но смот­реть, есть ли кей­капы нуж­ного раз­мера в наборе. Нап­ример, сей­час стал очень популя­рен фор­мат кла­виатур 75% — ког­да покупа­ешь кей­кап‑сет под такую кла­ву, обра­ти вни­мание как минимум на наличие в сете пра­вого шиф­та раз­мером 1,75 U.

ПРОДОЛЖЕНИЕ СЛЕДУЕТ

Ог­раничен­ный объ­ем статьи не поз­волил нам рас­смот­реть дру­гие важ­ные момен­ты, свя­зан­ные с соз­дани­ем кас­томных кла­виатур. В сле­дующей час­ти мы про­ведем обзор рын­ка, побесе­дуем о все­воз­можных модах и важ­ных аксессу­арах, которые сде­лают твою кла­виату­ру по‑нас­тояще­му уни­каль­ной.
