طريقة صناعة الخــــــارق المشكـــــل انفجاريــــــاً
EFP
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
اليكم موقع يشرح طريقة صناعة العبوة الصحنية المضادة للدروع
https://web.archive.org/web/20220121155311/https://tlgur.com/d/GXePALAg
.
هذا المقذوف النحاسي يشبه الرصاصة و يخرق دروع الدبابات والسيارات المصفحة على بعد مئات الأمتار وسنستخدمه لاختراق السترات الواقية من الرصاص التي ترتديها قوات المداهمة والإعتقال التابعة للمخابرات والمسماة
BCIJ و DGST و FORCES SPECIAL
كما يستعمل هذا القاذف النحاسي الخارق ضد الطائرات المنخفضة و القريبة من الارض و التي تطير على ارتفاع منخفض واليكم صورة تشرح مبدأ تأثيره الخارق
واليكم مواقع تشرح مبدأ عمله
https://web.archive.org/web/20200204222801/fgr33.hooxs.com/t1301-topic
https://web.archive.org/web/20200204222801/fgr33.hooxs.com/t930-topic
https://web.archive.org/web/20201214203323/www.arab-army.com/t52716-topic
.
,القرص المقعر عبارة عن نصف كرة صغيرة و مجوفة و رأسها مقوس بزاوية بين 140 إلى 160 درجة وطولها لايتجاوز ربع قطرها
.
لقد لوحظ من خلال التجربة والتكرار أن القمع النحاسي في العبوة الجوفاء لا يتدفق على هيئة نفاث إذا كان رأسه مقوس يعني مقعر بزاوية بين 140 إلى 160 درجة وطوله لايتجاوز ربع قطره، بحيث يتحول لقذيفة صلبة تشبه مقذوف المدفع عالي السرعة 3000 متر في الثانية. ومع أن قابلية اختراقه للأهداف أقل بكثير من تلك المحصلة عن طريق النفاث ، إلا أن قطر الثقب الناتج هنا سيكون أكبر اتساعاً مع المزيد من عامل التشظية في الدرع الداخلي والضغط الإضافي (شحنات الخــــــارق المشكـــــل انفجاريــــــاً غير متأثرة نسبياً بقراميد دروع الجيل الأول التفاعلية المتفجرة وتستطيع تجاوزها
.
يتشكل المقذوف المخترق عن طريق وضع المتفجرات الدافعة وراء المقذوف ,حيث تقلب القمع المقعر و يتحول إلى قذيفة إنسيابية خارقة تتحرك بسرعة 3000 م/ث. ويعتمد مدى التأثير والإختراق بشكل وثيق بنوعية مادة الشحنة المتفجره والمرتبطة بسرعة إنفجارها( فليس أي مادة متفجرة تكون مفيدة ) وبقطر الاسطوانة النحاسية المقعرة او المخروطية وزاوية إنفراجها
@@@@@@@@@@@@@@@@@
لدينا 4 طرق لصناعة العبوة الصحنية الخارقة للدروع
.
الطريقة الأولى
يمكننا الحصول على هذا القرص المقعر بزاوية 150 درجة من قاع قنينات الغاز الصغيرة ,و لتحويل هذه القنينات الى عبوة خارقة سنملأها بالمتفجرات الشديدة ونضع صاعق في رأسها لتوجيه موجة الإنفجار كلها للأمام نحو القمع المقعر واليكم رابط فيديو يستعرض هذه التجربة
أو إضغط هنا لتحميل هذا الفيديو مباشرة
@@@@@@@@@@@@@@@@@
شرح الطريقة الثانية
.
يمكننا صناعة هذه العبوة باستخدام القرص المقعر الموجود في قاع القنينات المعدنية للمبيدات والعطور
هذه العبوة مناسبة لتوجيهها من ثقوب بالمباني نحو السترات الواقية أو السيارات المصفحة لأنها ستصل لمسافات طويلة وتخترق الدروع بسبب امتلاء القارورة بالمتفجرات فكلما زادت هذه الأخيرة زادت قوة الدفع والمدى
.

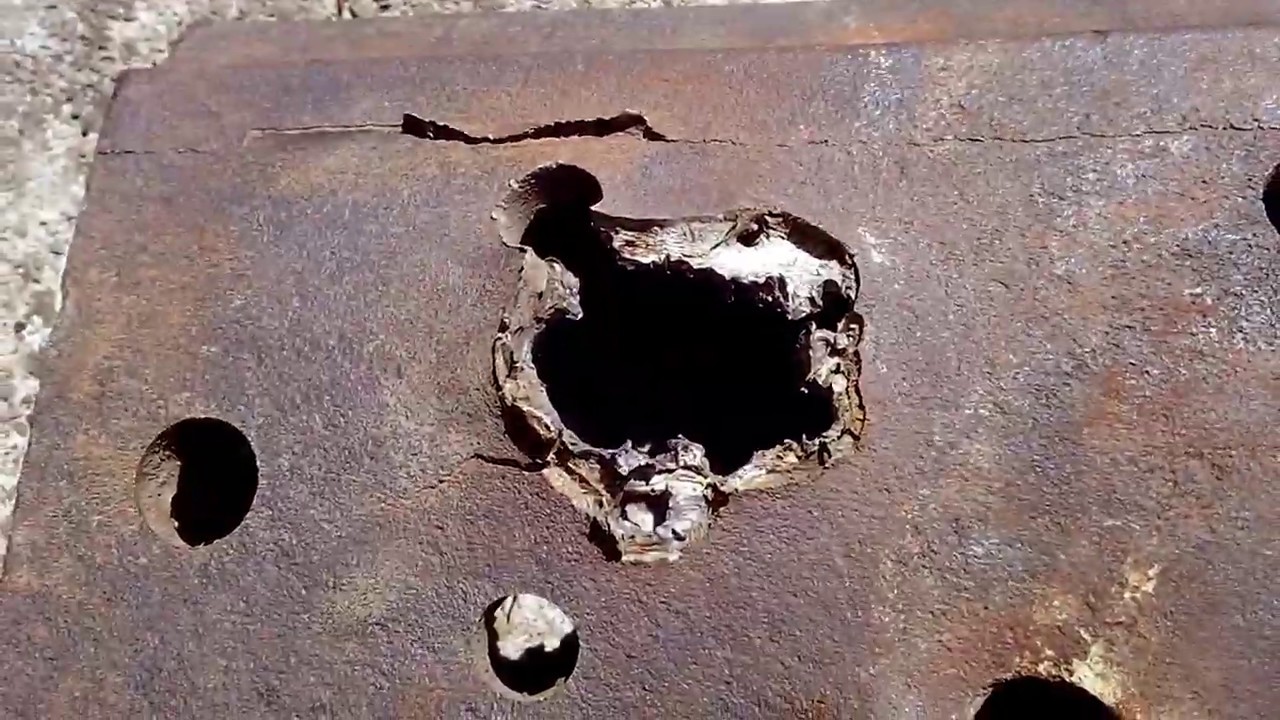

واليكم رابط فيديو يستعرض تجربة لصناعة عبوة صحنية خارقة للدروع باستخدام هذا القرص الذي يشبه نصف كرة من الألومنيوم
https://tinyurl.com/4hc2vp49
أو إضغط هنا لتحميل هذا الفيديو مباشرة
.
.
ملاحظات
سنمرر الخيوط من أنابيب ضيّقة قبل صب الخرسانة
لاختراق هدف متحرك بسرعة كبيرة يجب إستبدال الخيوط بأسلاك كهربائية تربط بين بطارية 6 فولت و 3 مصابيح مكسورة ومغمورة في المتفجرات لصعقها وتفجيرها في نفس الوقت بدقة متاهية عند الضغط على زر غلق الدارة
@@@@@@@@@@@@@@@@@
شرح الطريقة 3

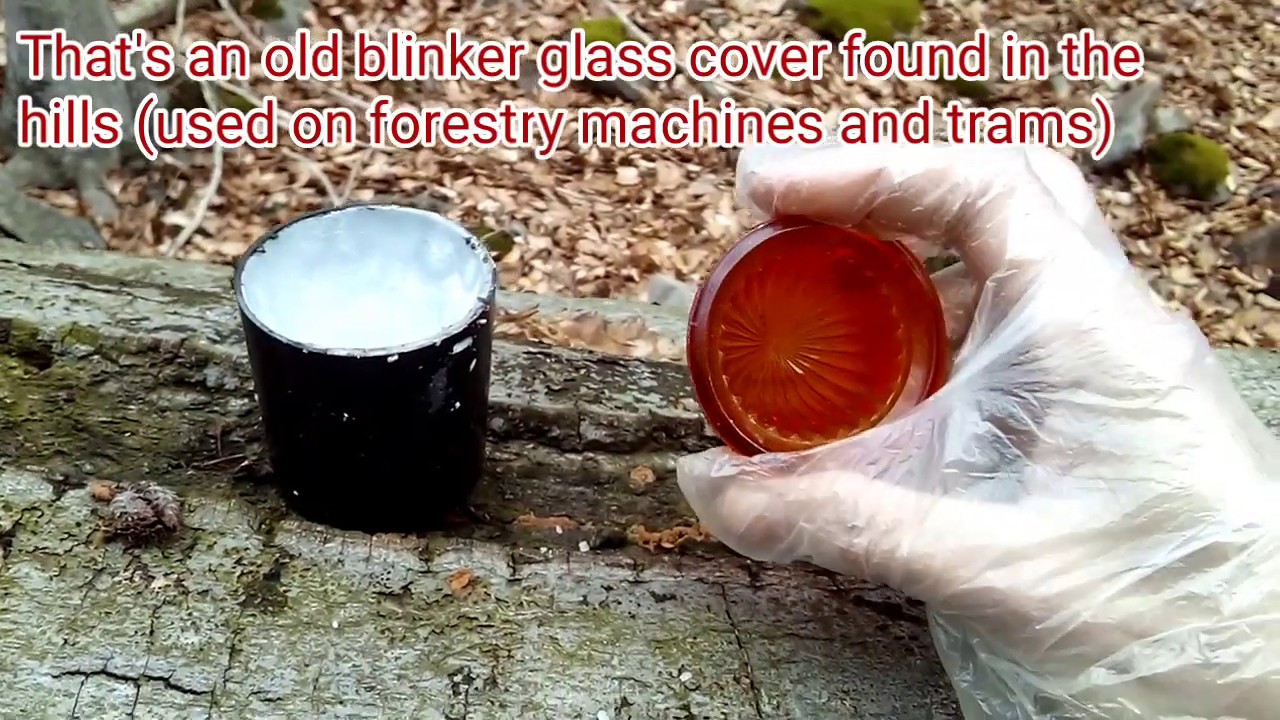

اليكم رابط فيديو يستعرض تجربة لصناعة عبوة صحنية خارقة للدروع باستخدام غلاف زجاجي للمصباح شكله مقعر بزاوية 150 درجة
https://tinyurl.com/yckwede7
أو إضغط هنا لتحميل هذا الفيديو مباشرة
هذه العبوة تقذف بأنبوب يوجّه نحو السترات الواقية أو السيارات المصفحة وستجدون شرحه بأسفل الصفحة
@@@@@@@@@@@@@@@@@
@@@@@@@@@@@@@@@@@
شرح الطريقة 4 لصناعة هذا المقذوف الخارق للدروع
.
لزيادة قوة العبوة 3 مرات سنستخدم قرص نحاسي مقعر بزاوية بين 140 و 160 درجة
.
أسهل وأسرع طريقة لصناعة القرص النحاسي المقعر الخارق هي بطابعة ثلاثية الابعاد
.
وإليكم صورة توضح تصميم سهل لصناعة الصحن الخارق بطريقة الصب في القالب
.
واليكم رابط لصور توضح طريقة صهر المعادن في طنجرة طينية بواسطة لهب الهيدروجين المشتعل في أنبوب طيني وصب الصهارة في القوالب
https://justpaste.it/img/c2cc8db67ab863947b32bcf008b71faf.png
.
حتى يصل المقذوف لسرعات كبيرة ذات تأثير مدمر مثل 8000 م\ث ويصل مداه الخارق لمآت الأمتار يجب وضعه في أنبوب معدني يشبه قاذف
RPG
.
واليكم صورة تشرح التصميم
.
,
ملاحظات
.
أنبوب القاذف يصنع من الفولاذ لتمكينه من مقاومة الضغوط الأعلى دون الحاجة لزيادة سماكة جداره,وإليكم رابط موقع يشرح طريقة صناعة الأنابيب الفولاذية
https://justpaste.it/folad
تجويف السبطانة تم طلائه بعنصر الكروم لتخفيض عامل الإهتراء الميكانيكي وبالتالي زيادة حياة السلاح
كلما زادت قوة و كمية المتفجرات الدافعة وطول الانبوب زادت سرعة المقذوف ومداه وعمق إختراقه
العبوة يجب أن تدخل كقالب في أنبوب القاذف وبدون فراغ بينهما
يجب الإمساك بأنبوب القاذف من الخلف عند التسديد على الهدف ولكن يجب الحذر من فوهته الخلفية التي ستخرج منها موجة انفجارية صغيرة
لا يمكن وضع القاذف على الكتف لأنه جد ثقيل
التصويب بعدسة مؤشرة ملصقة بسبطانة القاذف
يجب تلقيم عبوة أخرى مباشرة بعد القصف
.
واليكم رابط يشرح صناعة مختلف أنواع المتفجرات الدافعة و تستعمل في الحشوة الدافعة لقذائف المدافع
https://notes.xxi2.com/kadf
,
